Triediace zariadenia

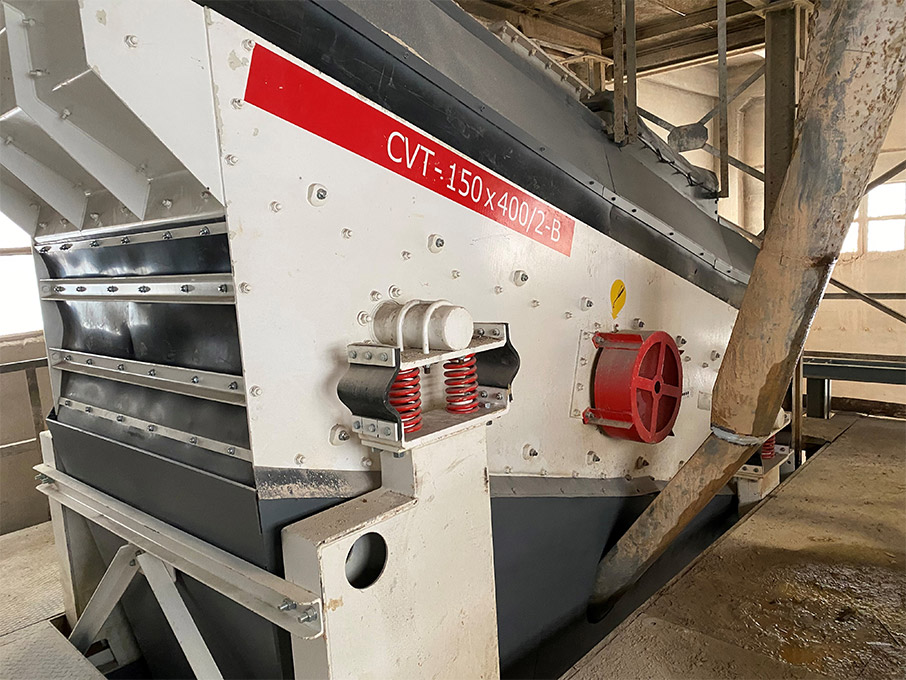

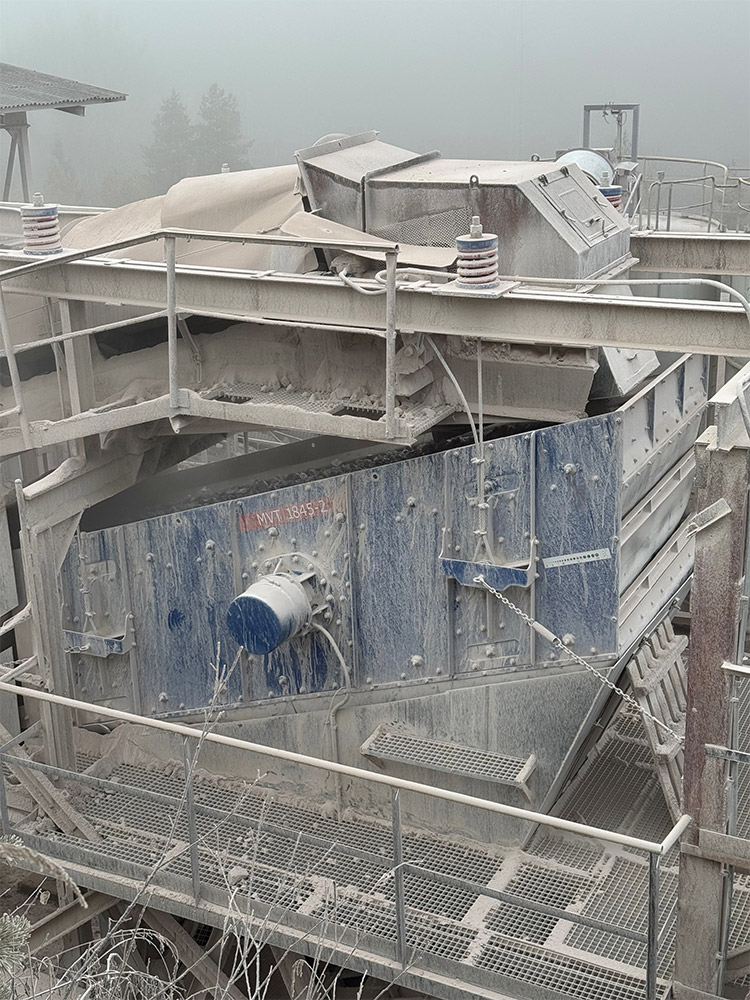

VIBRAČNÉ TRIEDIČE MVT

Nová generácia triedičov

Pre triedenie zrnitých a sypkých materiálov, najmä kameniva, štrku a rúd pri suchom aj mokrom procese.

Nová generácia triedičov od českého výrobcu CPOS, ktorá zamieňa klasické prevedenie pohonu prostredníctvom klinového remeňa za bez údržbové motovibrátory, regulované frekvenčným meničom.

Stoje rady MVT sú vibračné triediče s kruhovým pohybom a šikmou triediacou plochou. Štandardný sklon sitovej plochy je 18 st. Ten je možné upraviť v rozmedzí 14-22 st. podľa požiadavky zákazníka, resp. návrhu uloženia. Triediče je možné prispôsobiť aktuálnemu okoliu triediča s výrobou na mieru. A to aj ako plnohodnotnú náhradu starších triedičov bez nutnosti úpravy konštrukcií, resp. ich okolia.

Štandardné vybavenie triediča:

1. Bez údržbové moto-vibrátory, napájanie 3PH AC 400V 50 Hz
2. Integrovaná vstupná násypka s vyložením oteru-odolného plechu
3. Štandardné rámy pre priečne napínané sitá, možnosť dodávky s prípravou pre modulové sitá, resp. sprchovanie
4. Štandardné podporné uloženie stroja, vrátane pružín a obmedzovačov0
5. Béžová povrchová úprava stroja
6. Pokyny pre obsluhu a údržbu, zoznam ND
7. Prehlásenie o zhode CE




Výhody rady MVT:

1. Špeciálne bez údržbové pohony – prevádzka bez dopĺňania alebo výmeny maziva
2. Kompaktná uzavretá mechanika bez prevodov a s ňou spojená jednoduchá inštalácia a bezpečná prevádzka, krytie IP66
3. Priečne uloženie budičov = ideálna výsledná geometria pohybu stroja
4. Riadenie stroja frekvenčným meničom a s tým spojené jednoduché nastavenie stroja – frekvenčný menič nie je súčasťou dodávky triediča
5. Robustný návrh a prvotriedne spracovanie s dlhou životnosťou stroja

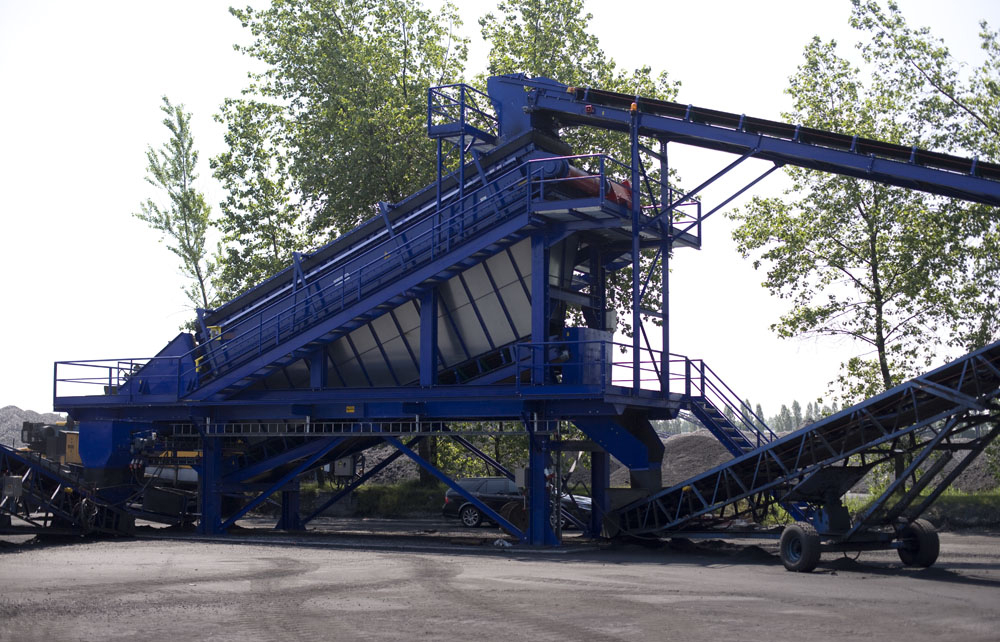

TRIEDIČE LIWELL

Výkon a kvalita triedenia tam kde konvenčné vibračné triediče nestíhajú

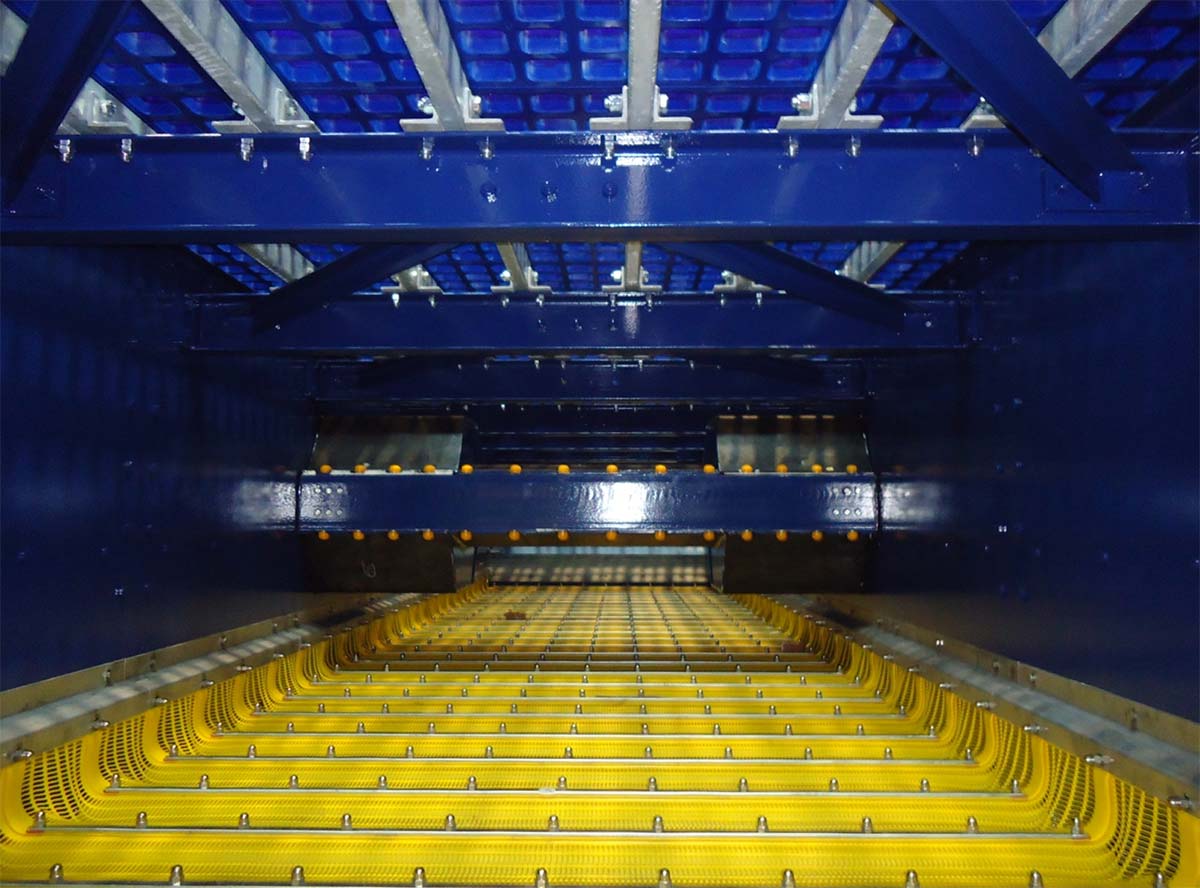

FLIP FLOW Triediče HEIN LEHMANN

Triedenie ťažko triediteľných, jemných a lepivých materiálov za akýchkoľvek podmienok.

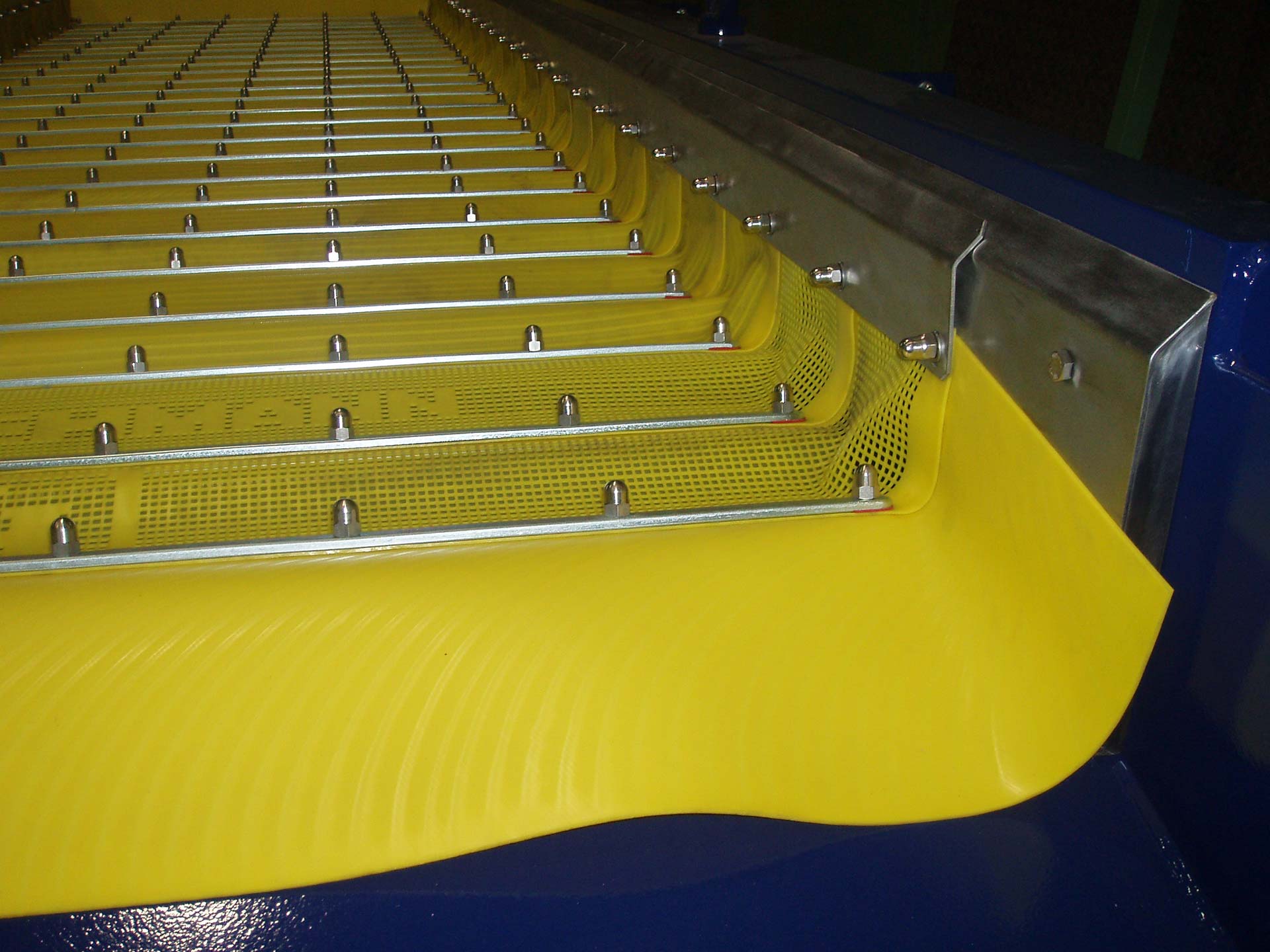

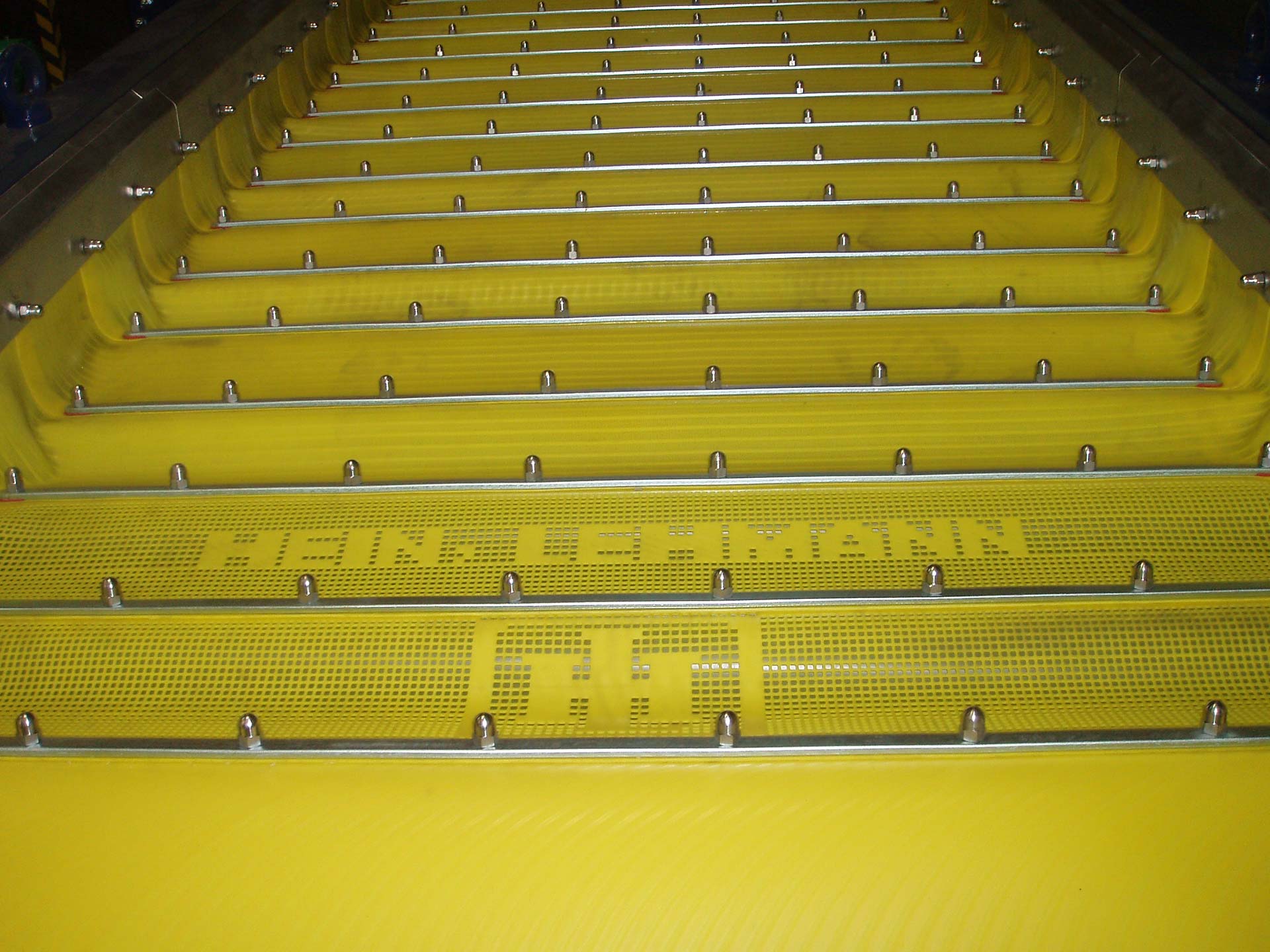

Špecifické vysokofrekvenčné triediče osadené membránovými polyuretánovými sitami so samočistiacim efektom.

Princíp triedenia:

1. Pohyb sitových plôch na báze trampolíny, založený na princípe veľkého zrýchlenia triedeného materiálu v kombinácii so samočistiacim efektom sít.
2. Pohyb materiálu po triediči nezabezpečuje excentrický hriadeľ, ani vibratór, ale je založený na kombinácii pohybu sitových „plachiet“ (membrán) a sklonu triediča.

Základná charakteristika:

1. Vysoká triediaca schopnosť za prakticky akýchkoľvek podmienok (zvýšená vlhkosť, blato, íl, prašnosť)
2. Vysoká životnosť sitových plôch (sitové plochy sú vyrábané z elastického polyuretánu, ktorého životnosť je niekoľko násobne vyššia ako u sít z oteru odolnej ocele)
3. Samočistiace sitové plochy. Špecifickou vlastnosťou triedičov LIWELL je ich schopnosť prepnutia sitových plôch. V tomto extrémnom bode dochádza na malý okamih k zväčšeniu oka na site až do veľkosti 10 mm. V tomto bode materiál, ktorý by sa bežne zasekol v oku sita, prepadá dolu a necháva tak sitovú plochu voľnú pre ďalšie triedenie.
4. Vysoká ostrosť triedenia. Vysoká účinnosť sitových plôch triediča zabezpečuje ostrosť triedenia a odtriedenie materiálu ktoré by bolo na konvenčnom vibračnom triediči iba veľmi ťažko dosiahnuteľné (za akýchkoľvek podmienok).
5. Vzhľadom na špecifický spôsob triedenia a veľké zrýchlenie triedeného materiálu sú štandardne všetky triediče osádzané so zakrytovaním, ktoré zabezpečuje, že materiál nevyletí von z triediča.

Príklady použitia v praxi:

Drvené kamenivo (kameňolomy)

Materiál: dolomit, andezit, melafír, čadič a iné.
Triedenia na hranici: 0,9-10 mm (na SR najčastejšie fr. 0-2)
Vlhkosť: 2-15%
Kapacita: 20-300 t/h

Štrk (štrkovne)

Materiál: ťažený aj drvený štrk, piesok a iné
Triedenie na hranici: 1-15 mm (na SR najčastejšie 0-2, resp. omietkové zmesy)
Vlhkosť: do 10%
Kapacita? 20-300 t/h

Struska (Slag)

Materiál: vysokopecná struska a iné.
Triedenie na hranici: 2-20 mm
Vlhkosť: do 20%
Kapacita: 20-300 t/h

Kompost

Materiál: prírodný, resp. odpadový kompost a iné
Triedenie na hranici: 4-20 mm
Vlhkosť: 30-50 mm
Kapacita: 5-30 t/h

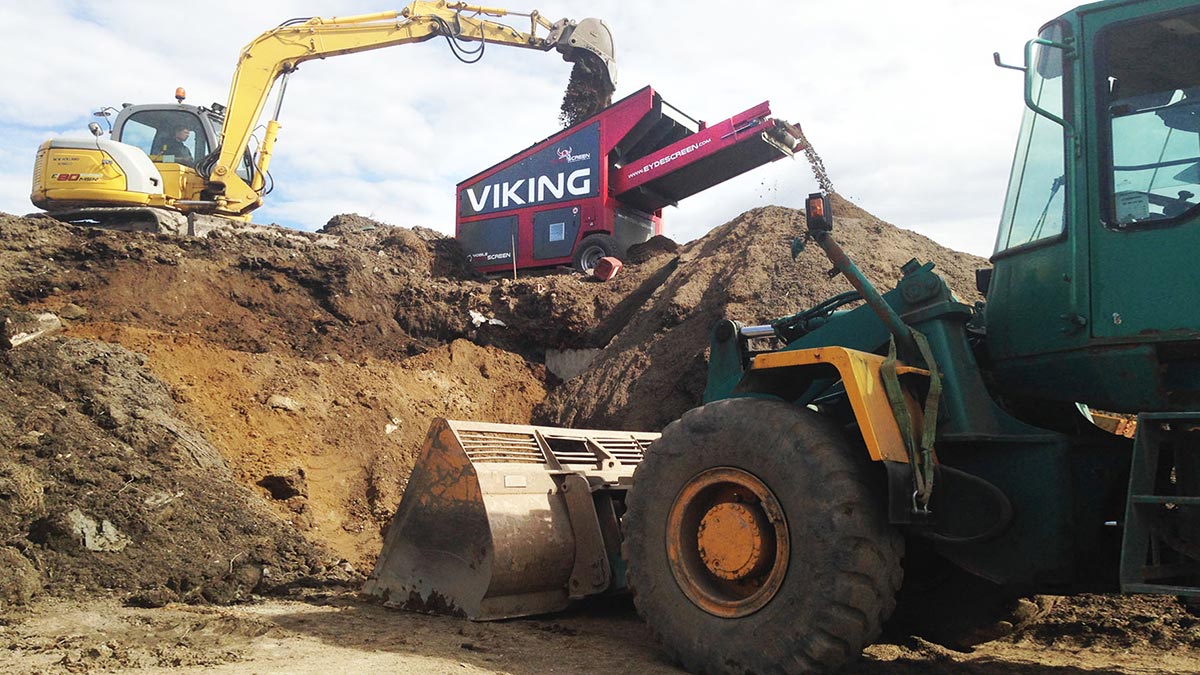

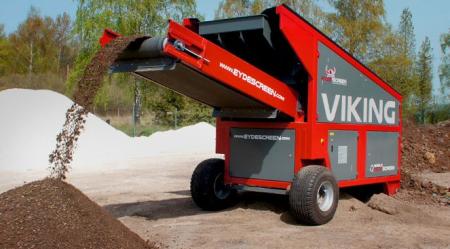

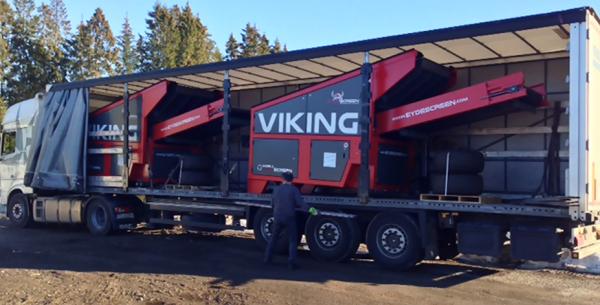

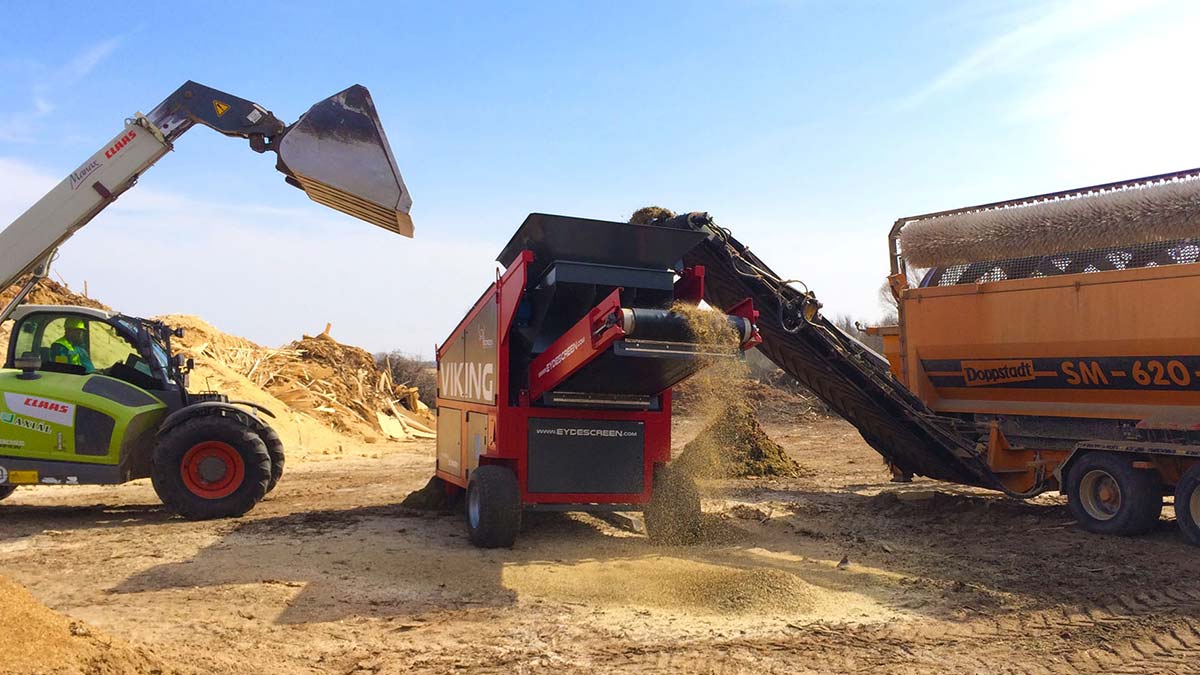

TRIEDIČE VIKING

Mobilné triediče v kompaktnom balenÍ

Výnimočné výkony, robustná konštrukcia

Prenosný, dvojsítny mobilný triedič s podvozkom, určený najmä pre triedenie sypkých materiálov, kompostu, stavebného odpadu, peliet a iných materiálov.

Masívna konštrukcia, plne hydraulický pohon (ako triediča, tak aj dopravníku s možnosťou pripojenia doplnkových dopravníkových pásov), možnosť zaháknuť za nakladač, resp. nákladné auto a spôsobilosť na prevádzku na európskych pozemných komunikáciách z neho robia ideálneho pomocníka pre menšie ale aj väčšie prevádzky, kde môže slúžiť ako hlavný, alebo pomocný triedič.

Základná charakteristika:

1. Kapacita až 120 m3/hodinu
2. Dve sitové plochy
3. Plne hydraulický pohon
4. Prémiový vibračný systém ROSTA SWISS
5. Dopravníkový pás s dĺžkou 6 m
6. Dieselový (YANMAR motor) alebo elektrický motor (SIEMENS)
7. Nízka náročnosť na údržbu, možnosť neustálej prevádzky
8. Skladové zásoby s možnosťou okamžitého odberu

Ďalšie možnosti:

1. Možnosť inštalovania tandemovej pumpy na ktorú je možné pripojiť ďalšie mechanizmy s hydraulickým pohonom (napr. dopravník).
2. Možnosť osadenia rozvetvovača materiálu (= 3 finálne frakcie)

Technické údaje:

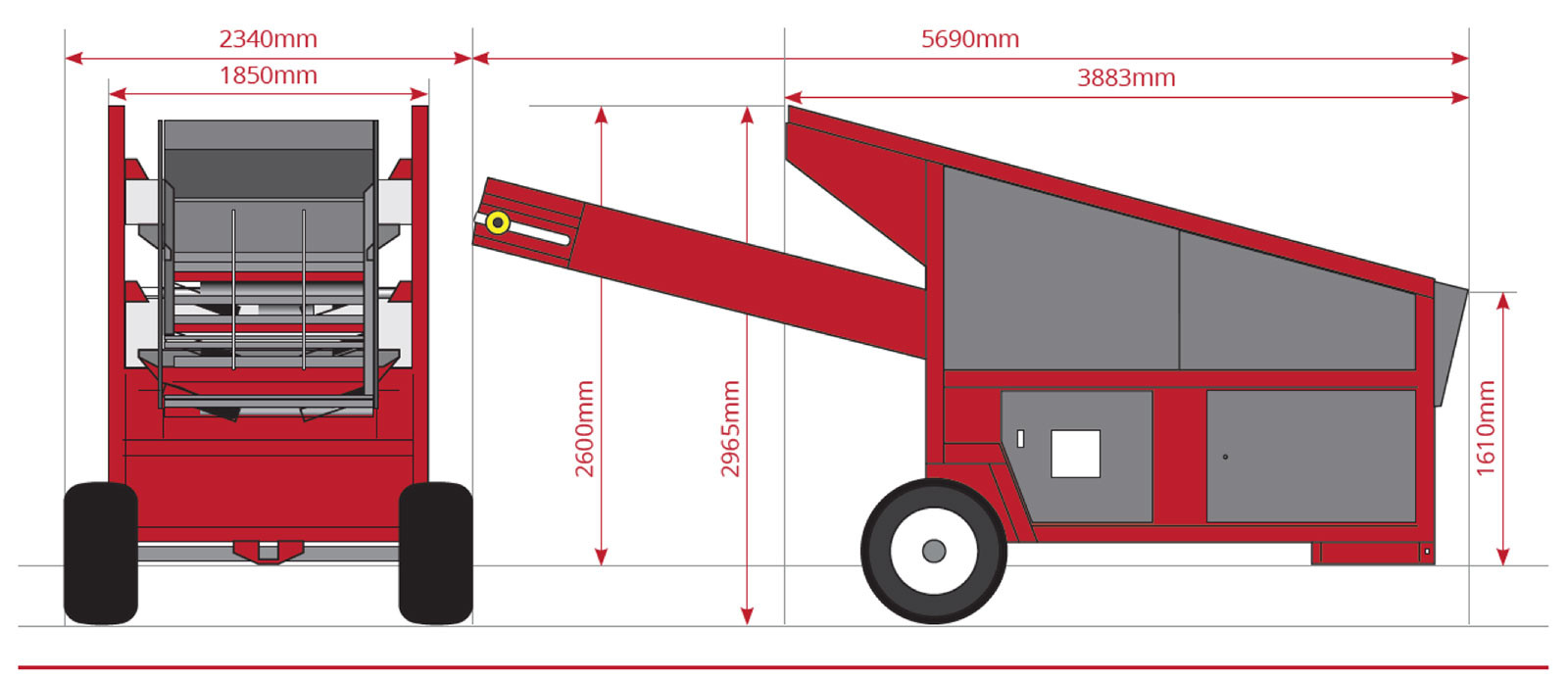

1. Rozmery: 2350 x 5700 x 2975 (šírka x dĺžka x výška)
2. Prevádzková váha: 3.490 mm
3. Pohon:
4. Diesel motor
   - YANMAR 3TNV88-DS, spotreba 4 l/hodina, olej: 2.5 l CASTROL 10w40, Nádrž: 70 l
   - Elektromotor: SIEMENS
5. Maximálna kapacita: 120 m3/h
6. Rozmer sitovej plochy: 3,6 m2 = 1200 x 3000 mm (šírka x dĺžka)
7. Vstupná násypka z oteru odolného plechu
8. Spôsob napínania sít: Spa
