Ochranné a sklzové prvky

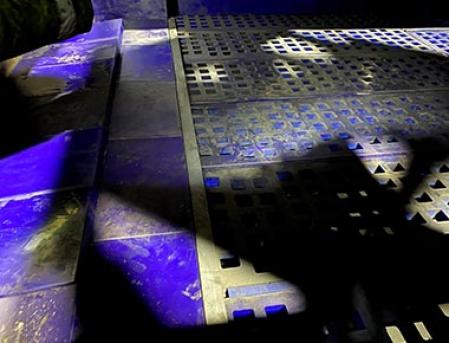

SKLZOVÉ A DOPADOVÉ PLATNE

Polyuretán

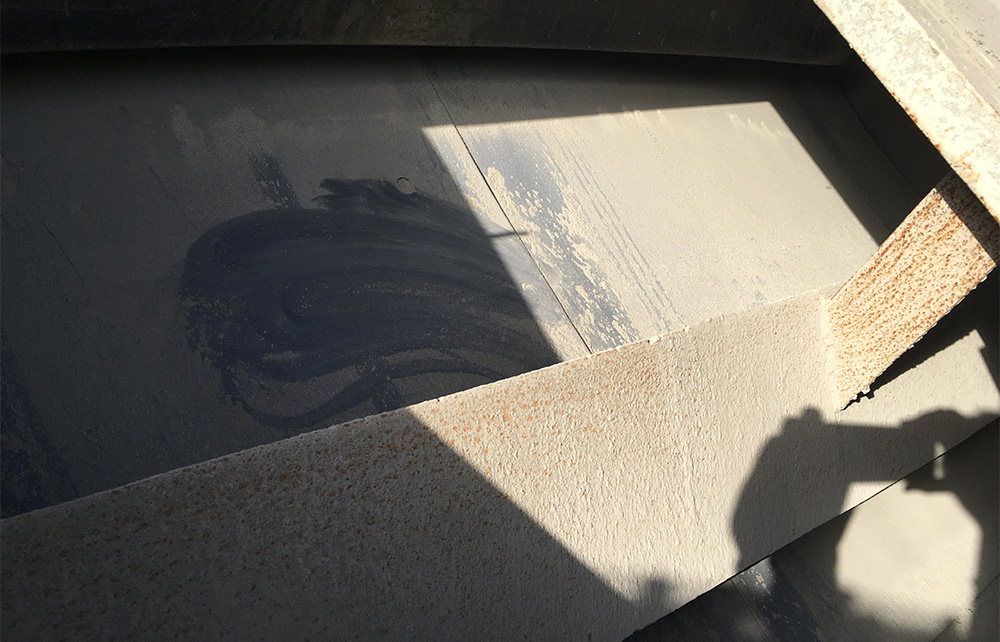

Sklzové a dopadové platne z polyuretánu nachádzajú svoje široké uplatnenie v ťažobnom priemysle, pri preprave sypkých materiálov, ale aj pri ich ďalšom spracovaní. Ich najčastejším použitím sú však vyloženia sklzov, dopadov, resp. uzlov, ktoré vedú materiál z alebo na dopravníkové pásy.

Prevedenie:

Čisté polyuretánové platne:

1. - Spôsob uchytenia: lepením
2. - Výhody: jednoduchšia manipulácia a následne rezanie v prípade potreby
3. - Nevýhody: uchytenie si vyžaduje dôkladnú prípravu a čistý povrch

Platne so zaliatym plechom:

- Výhody: jednoduchá a rýchla montáž ktorá si nevyžaduje dôkladnú prípravu, platne držia svoj tvar a sú vhodné aj pre náročnejšie aplikácie

- Varianty uchytenia: zapustené diery (pre uchytenie skrutkov) dostupné vrátane krycej zátky), so závitovou tyčou zo spodnej strany, alebo s magnetmi

Výhody:

1. Veľmi dobré antiabrazívne vlastnosti
2. Polyuretán plní tlmiacu schopnosť, ktorá absorbuje nárazy a dokáže tak vo významnej miere znížiť hlučnosť pri dopade materiálu
3. Ľahká manipulácia a nižšia hmotnosť v porovnaní s bežným vyložením z tvrdoplechu
4. Ľahká manipulácia a inštalácia
5. Veľmi dobré sklzové vlastnosti aj pri kontakte s vodou

Dopadové a sklzové platne z polyuretánu odporúčame pre ľahko až stredne namáhane aplikácie. Pri dopade veľkého materiálu odporúčame skôr niektoré z nižšie uvedených alternatív (s výnimkou mokrého materiálu).

Dodávané materiály a rozmery:

1. Dodávka v rozmeroch na základe požiadaviek zákazníka
2. Hrúbky 5-60 mm
3. Materiál:  Polyuretán 60-90 Shore A
4. Možné dodať aj v antibakteriálnom prevedení pre štrkovne
5. Skladom rôzne hrúbky v rozmere platní 2000 x 1000 mm

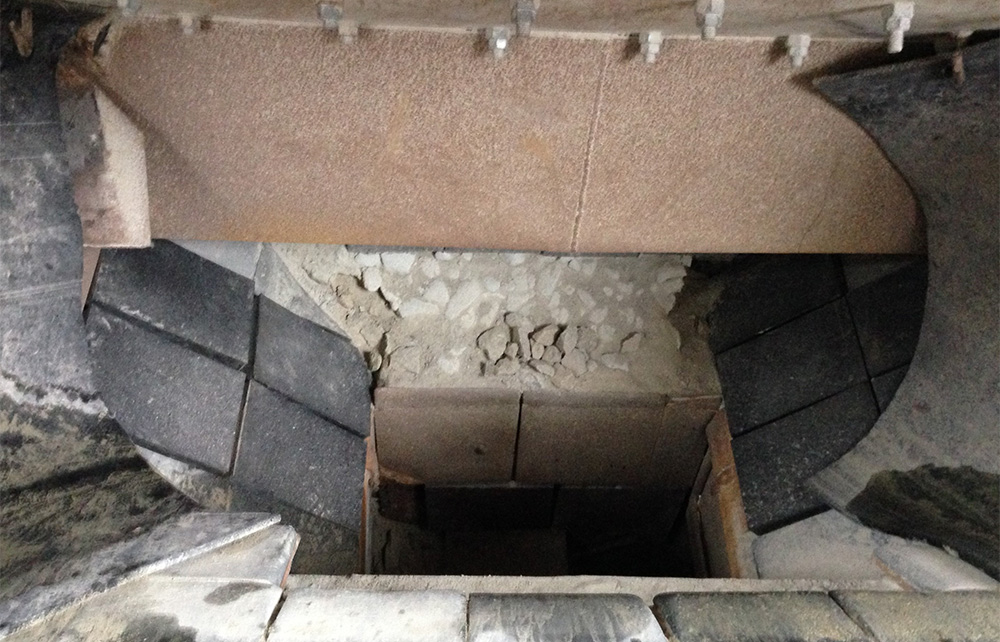

GUMA

Sklzové a dopadové platne z gumy nachádzajú svoje uplatnenie podobne ako tie polyuretánové v ťažobnom priemysle, pri preprave sypkých materiálov, ale aj pri ich ďalšom spracovaní. Ich najčastejším použitím sú však vyloženia dopadov a sklzov s väčším materiálom.

Výhody:

1. Veľmi dobré antiabrazívne vlastnosti
2. Guma sa vyznačuje výbornou tlmiacou schopnosťou, ktorá absorbuje nárazy a dokáže tak vo významnej miere znížiť hlučnosť pri dopade materiálu, ale aj odizolovať nárazy ktoré by sa inak prenášali do nosnej oceľovej konštrukcie
3. Ľahká manipulácia a nižšia hmotnosť v porovnaní s bežným vyložením z tvrdoplechu
4. Ľahká manipulácia a inštalácia

Prevedenie:

1. Gumová platňa so zaliatym plechom a skrutkov M16x35 pre uchytenie

Dodávané materiály a rozmery:

1. Rozmer 200 x 300 mm
2. Hrúbka 40 mm
3. Materiál: guma 65 Shore A

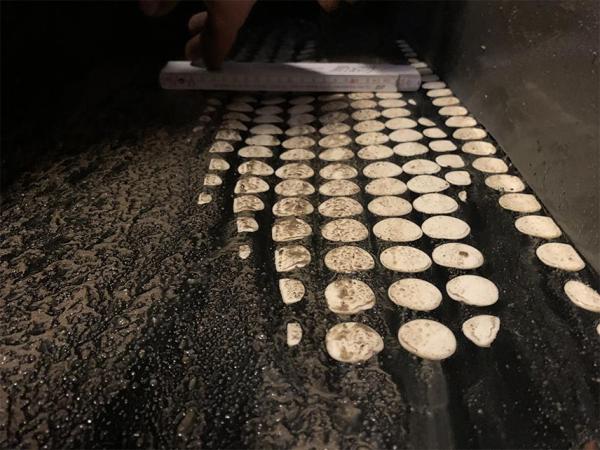

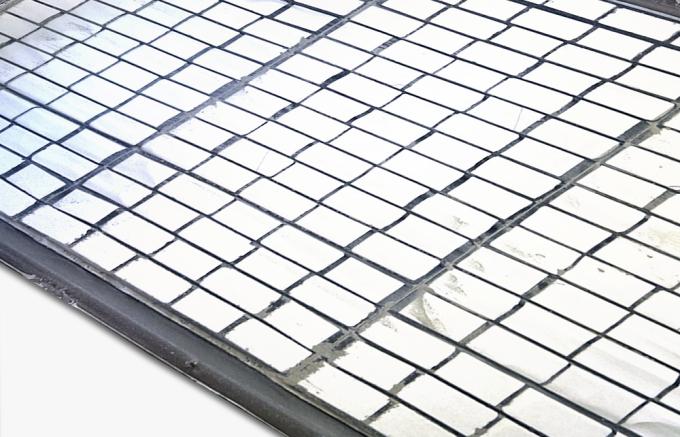

KERAMICKÉ VYLOŽENIE

Extrémna odolnosť voči oteru

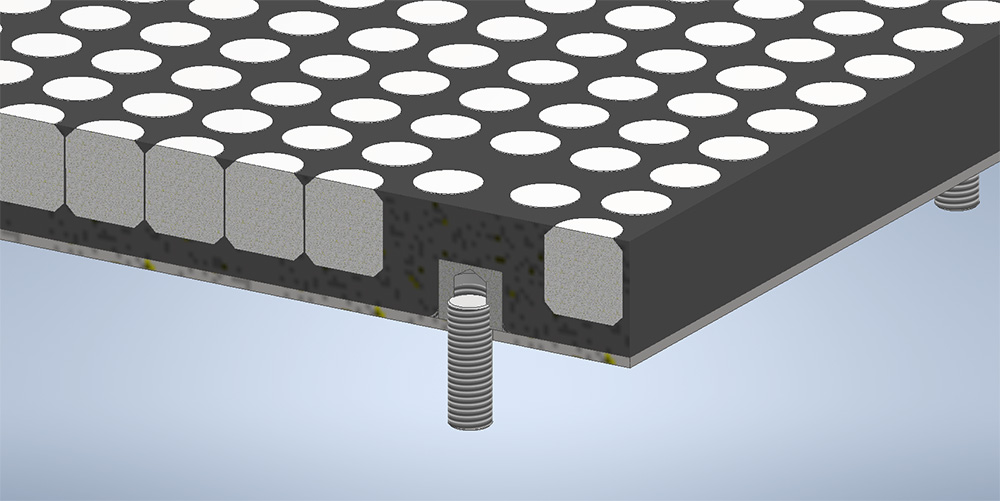

Pri spôsobe uchytenia keramických prvkov vulkanizáciou na oceľovú platňu, je možné využiť všetky jedinečné vlastnosti použitých prvkov v jednom produkte.

Keramické vložky zabezpečujú bezkonkurenčnú odolnosť voči oteru abrazívnych materiálov, zatiaľ čo špecifická guma plní úlohu tlmiča, ktorý absorbuje nárazy a chráni tak keramiku pred tvrdými nárazmi, ktoré by ju inak mohli poškodiť.

Osadenie tohto paketu na oceľovú platnú potom umožňuje jednoduchý spôsob kotvenia či už prostredníctvom kotviacich otvorov, alebo prostredníctvom integrovaných skrutiek podľa požiadaviek zákazníka.

Oblasti použitia

1. kameňolomy
2. štrkovne
3. oceliarsky priemysel
4. bane
5. recyklácia
6. iný priemysel

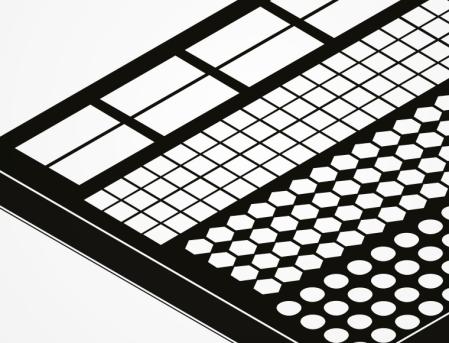

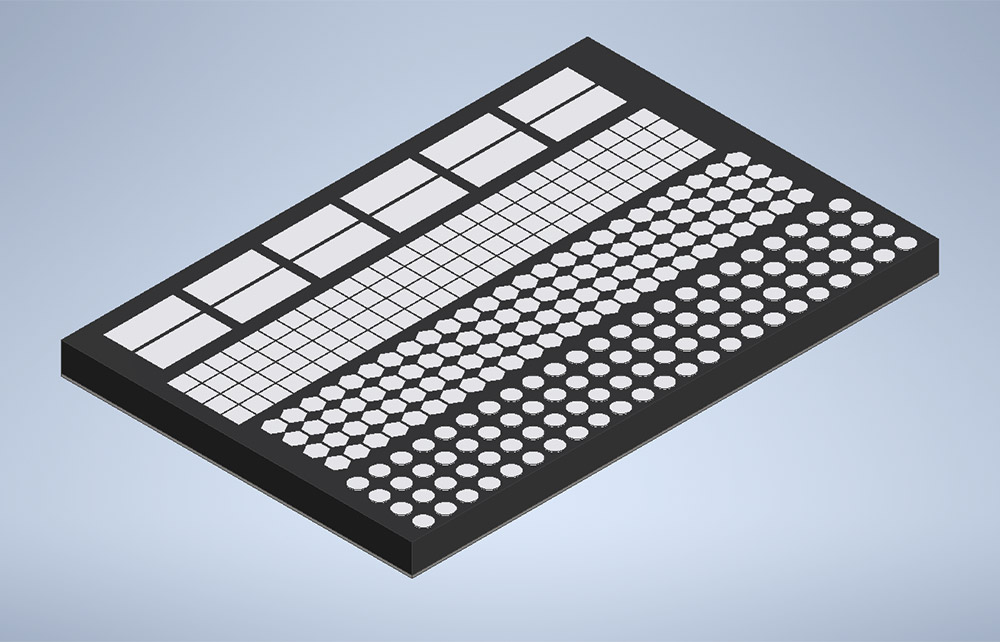

Typy keramických vložiek

Štruktúra keramického vyloženia sa vyrába v 4 rôznych prevedeniach keramických vložiek, ktoré sa rozlišujú podľa prepravovaného materiálu. Výroba oteru odolných platní sa realizuje podľa požiadaviek zákazníka na mieru.

Podľa požiadaviek klienta, sklzové platne je možné dodať aj vo vyhotovení s osadením do rôznych sitových stavebnicových systémov.

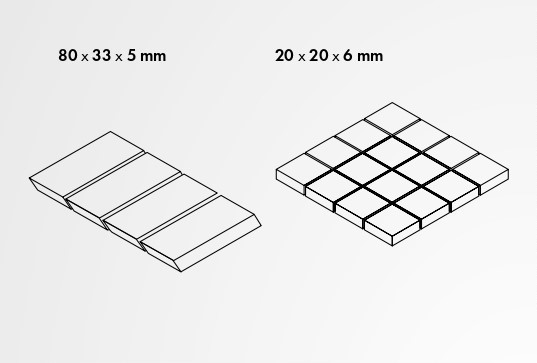

80 x 33 x 5 mm
20 x 20 x 6 mm

1. Požitie pre vyloženie sklzov s vyšším tokom materiálu a vysokou abraziou
2. Menšia tlmiaca vrstva gumy medzi plechom a keramikou (2 mm) vylučuje ich použitie pre dopadové plochy
3. Použitie najmä pre: sklzy, vyloženie zásobníkov a síl
4. Celková hrúbka minimálne 20 mm

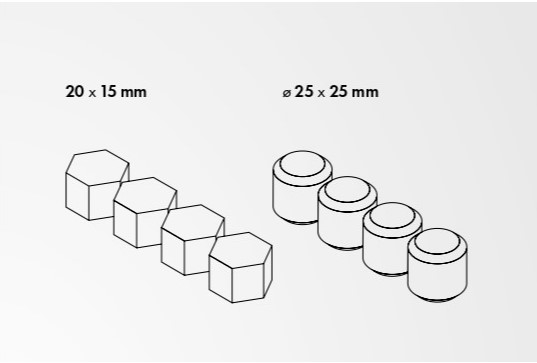

20 x 15 mm
fí 25 x 25 mm

1. Vhodné skôr pre všetky dopadové plochy a ťažko namáhané aplikácie
2. Vyššia tlmiaca vrstva gumy (7 mm) umožňuje ich použitie aj na dopadové plochy a sklzy so sklonom dopadu do 60 st.
3. Použitie najmä pre: sklzy, vibračné dopravníky, dopady, nakladacie miesta a iné.
4. Celková hrúbka min. 35 mm

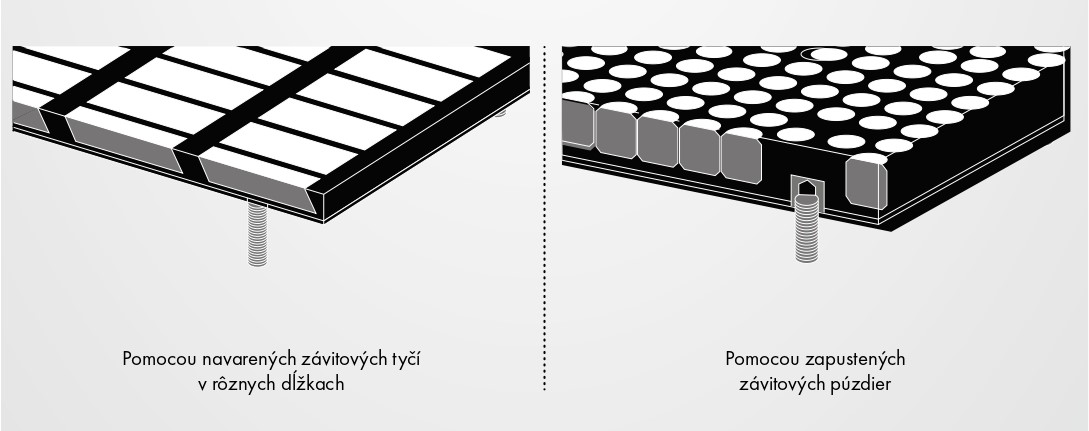

Spôsoby uchytenia dosiek

1. pomocou navarených závitových tyčí v rôznych dĺžkach
2. pomocou zapustených závitových púzdier

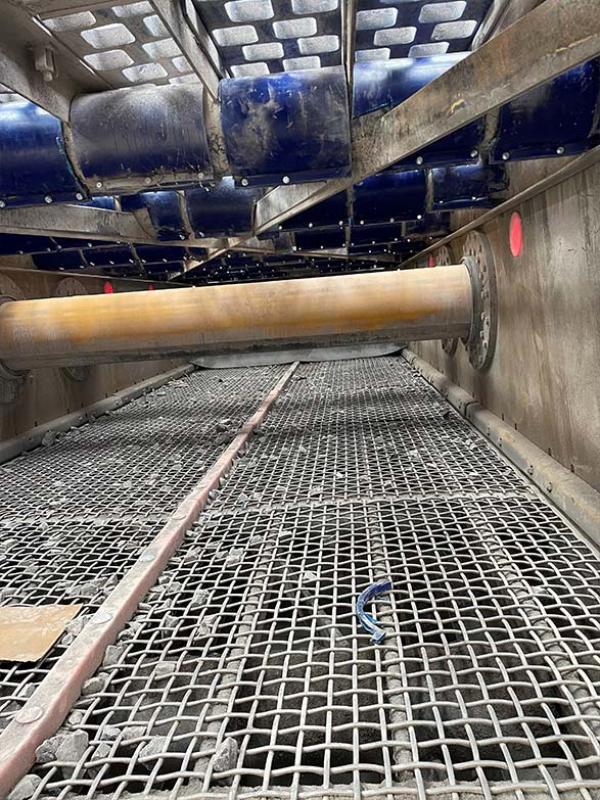

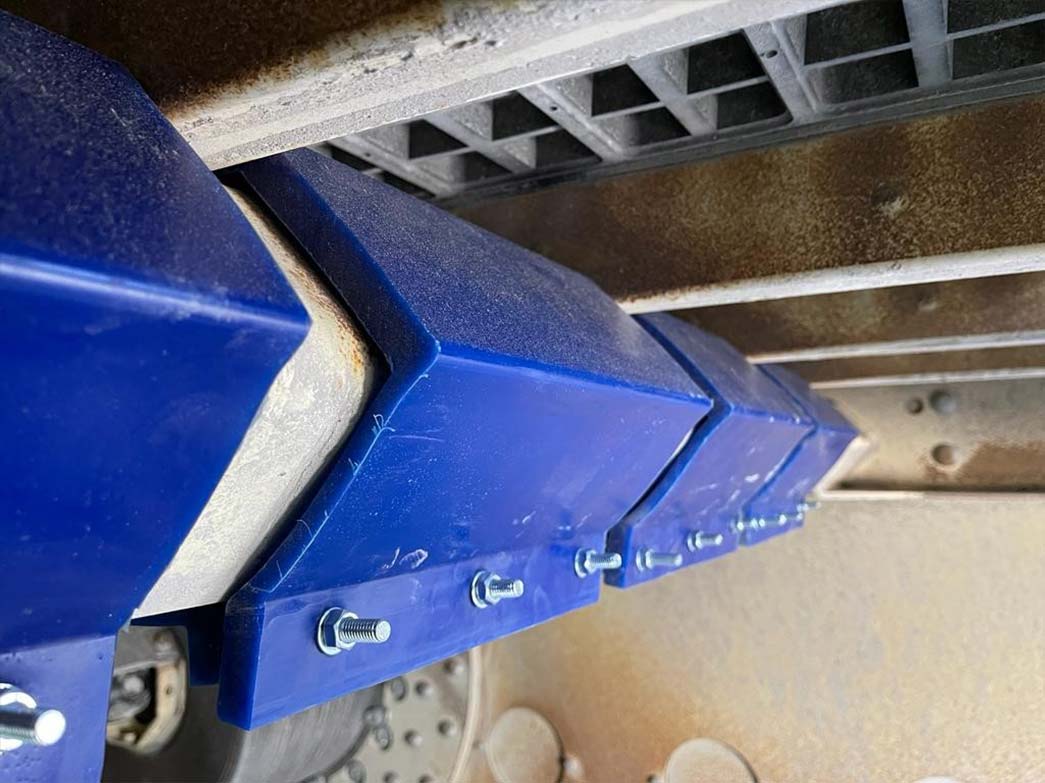

OCHRANNÉ PRVKY NOSNÍKOV, PRIEČNIKOV A HRIADELÍ

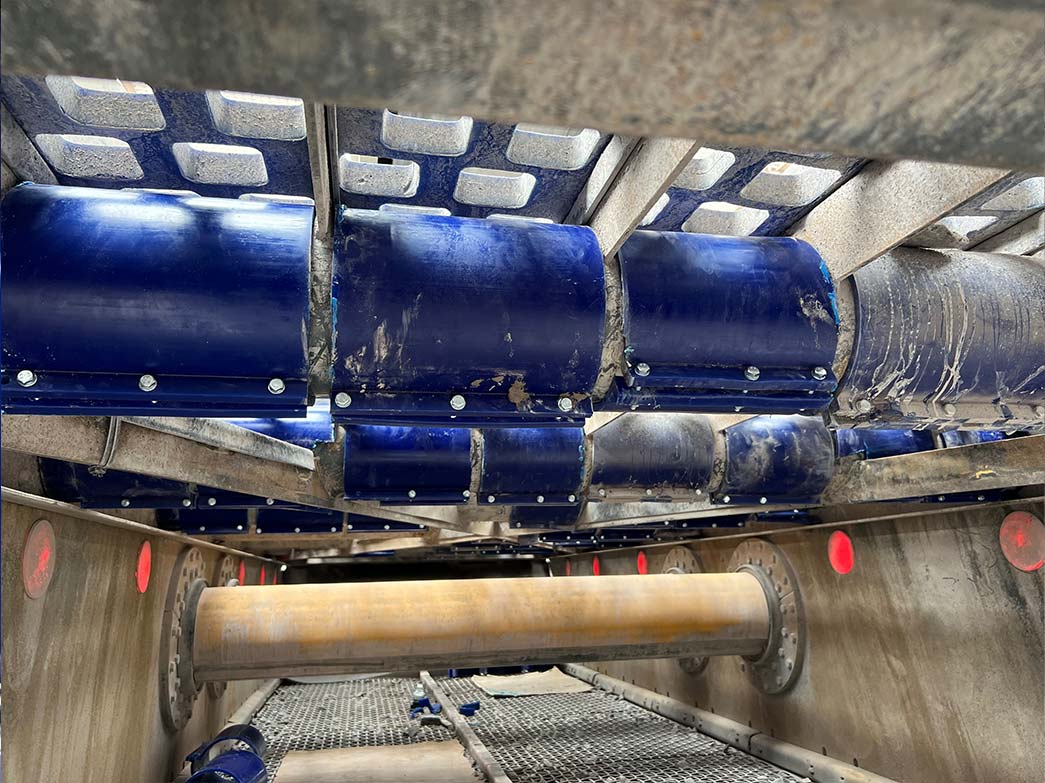

Ochranné prvky z polyuretánu sú ideálnym riešením pre ochranu a následné predĺženie životnosti triediacich strojov, resp. ich dielov, ktoré sú sústavne vystavené abrazívnemu materiálu. Ten môže časom tieto diely poškodiť do takej miery, že bude nutná ich výmena. V extrémnych prípadoch môže takéto poškodenie viesť až k nenávratnému poškodeniu stroja, ktorý do budúcnosti môže trvalo ovplyvniť jeho ďalšiu funkčnosť.

Ochranné prvky tak dokážu nielen ochrániť tieto prvky, ale zároveň aj napr. zabrániť usádzaniu sypkých materiálov na týchto miestach.

Použitie:

1. Ochrana excentrických hriadelí triedičov
2. Ochrana priečnikov a iných nosníkov na triediči
3. Ochrana ložiskových púzdier

Dodávané materiály a rozmery:

1. Rozmery na základe zvolenej aplikácie
2. Hrúbky 5-60 mm
3. Materiál:  Polyuretán 60-90 Shore A

Spôsob uchytenia:

1. Skrutky
2. Magnety
3. Lepenie

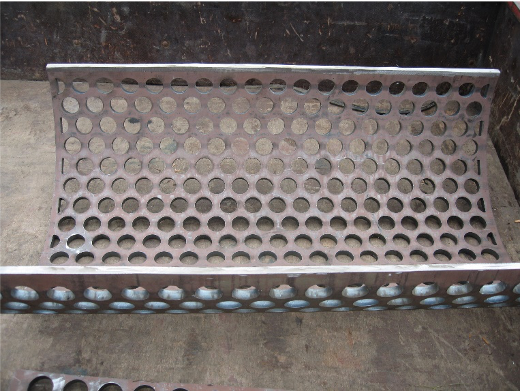

VÝROBKY Z HARDOXU

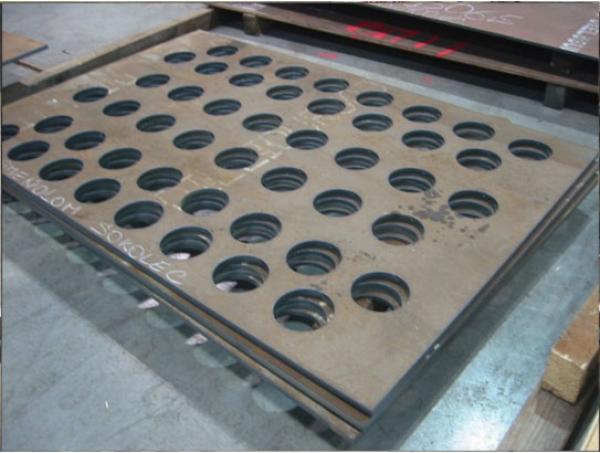

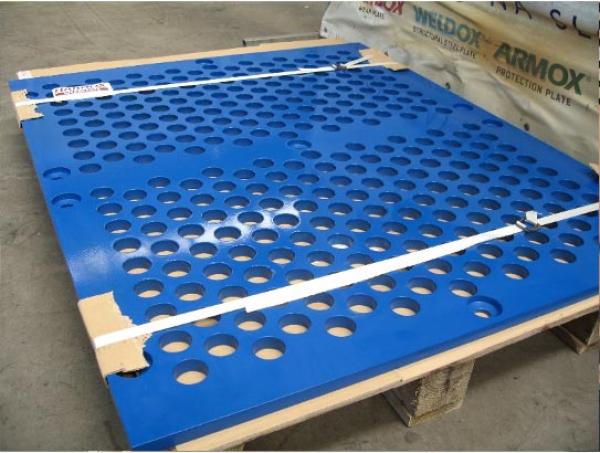

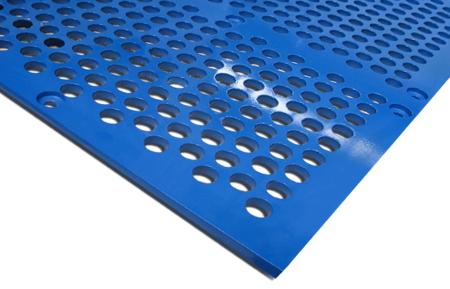

Sklzové a dopadové platne z materiálu Hardox 450 sú štandardom pri ochrane ťažko namáhaných miest v ťažobnom, oceliarskom aj spracovateľskom priemysle. Vyznačujú sa veľkou trvanlivosťou ako aj samonosnou schopnosťou ktorá umožňuje ich široké uplatnenie pri rôznych aplikáciách.

Výhody:

1. Dobré antiabrazívne vlastnosti
2. Možnosť zvárania a ďalšieho použitia do finálnych výrobkov a aplikácii
3. Veľmi dobré vlastnosti pri dopade a absorbcii rázov od dopadajúceho materiálu

Prevedenie a dodávané rozmery:

1. Platne
2. Vyhotovenie na základe dodanej výkresovej dokumentácii
3. Možnosť rezania laserom, plazmou, vodným lúčom
4. Rôzne hrúbky do 160 mm
