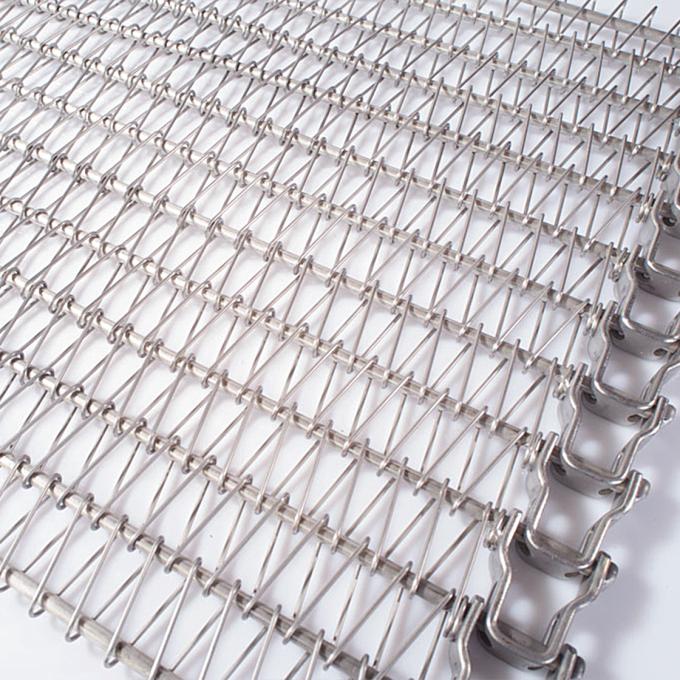

Drôtené dopravné pásy

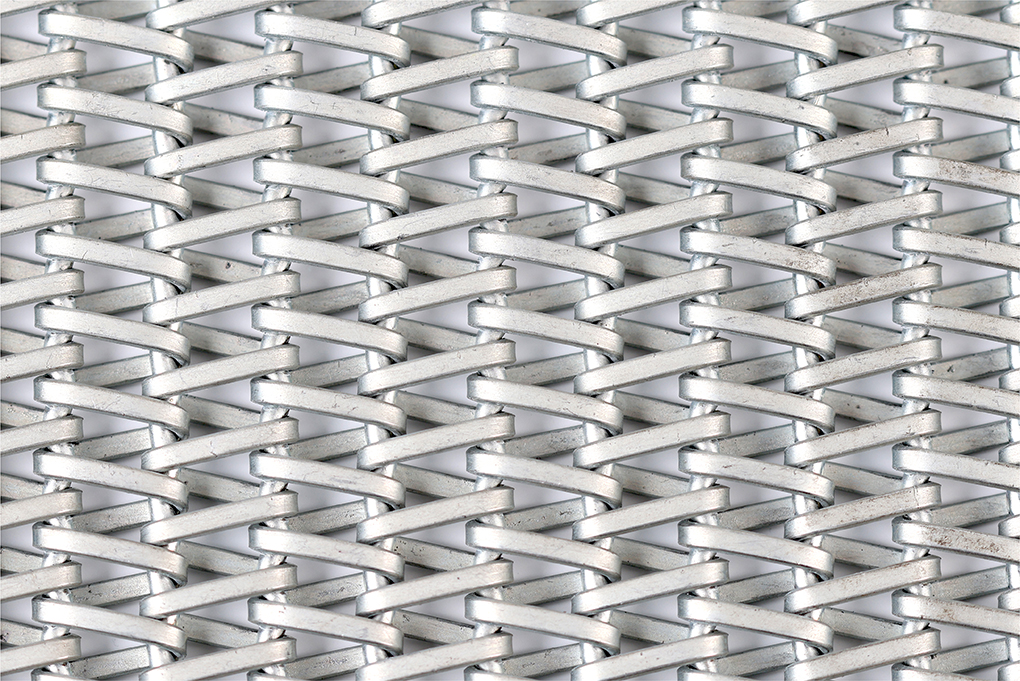

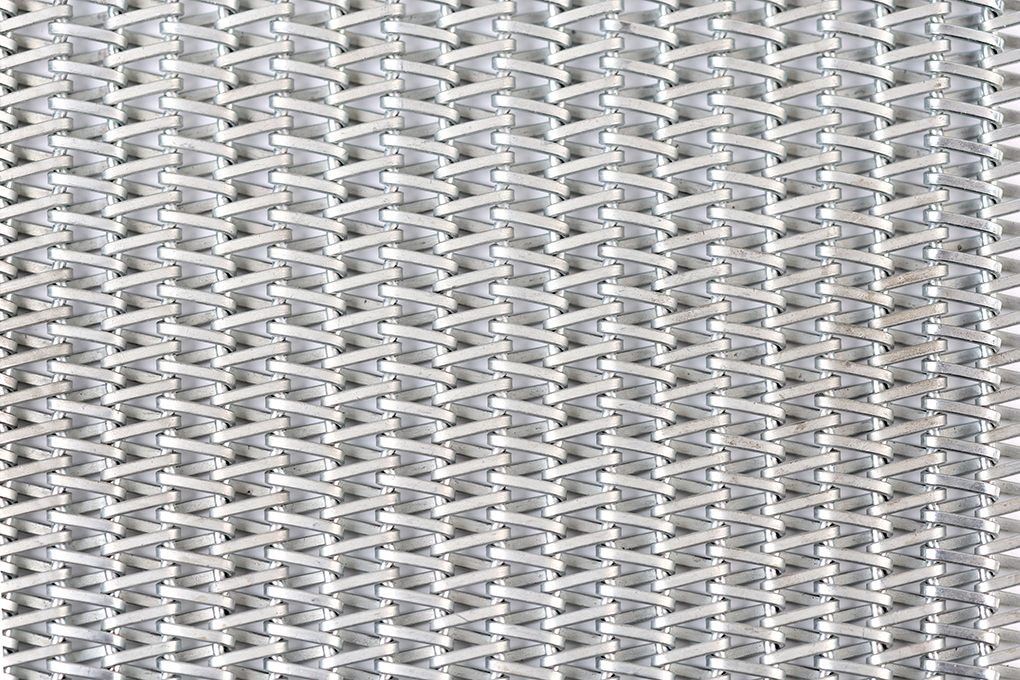

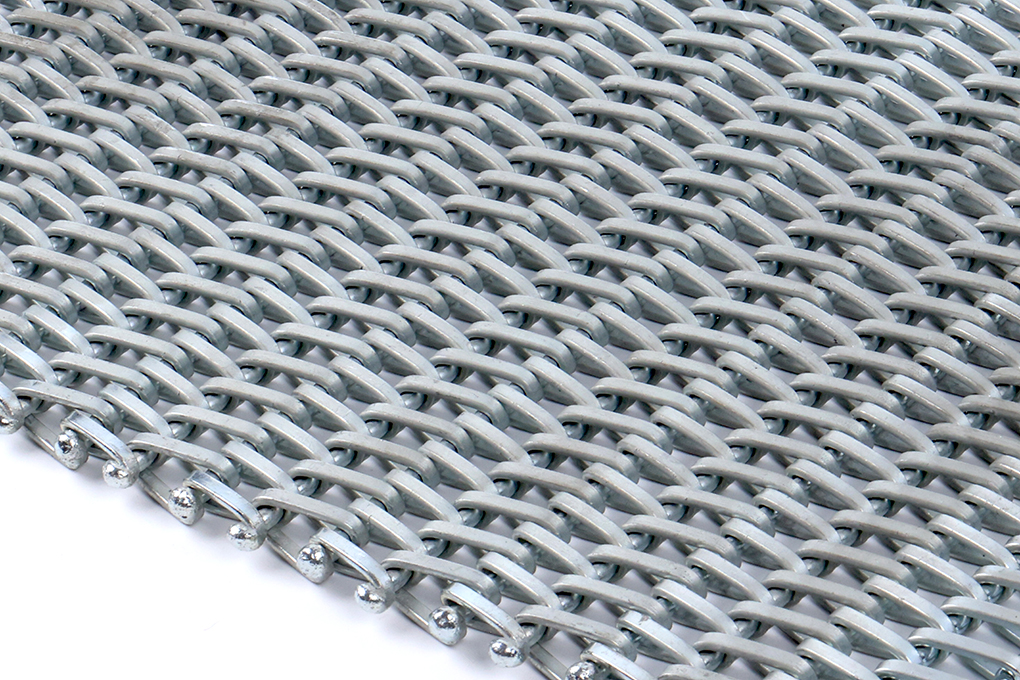

TYP 100

Charakteristika

Pás je vyrobený z husto vinuteho drôtu špirály plochého profilu.Striedavo vľavo a vpravo vinuté špirály sú vzájomne spojené kolmými priečnymi drôtmi. Konce týchto priečnych drôtov sú buď zakončené sľučkou, alebo zahnutím dovnútra pásu, alebo zvarom. Spôsob zakončenia sa obvykle volí podľa priemeru priečnych drôtov, pri slabších drôtoch slučkou alebo zahnutím, pri silnejších drôtov zvarom.

Použitie

1. chladiaci pás v cukrárskom a čokoládovom priemysle
2. dopravný pás v chemickom priemysle
3. chladiaci pás pre pryžové a plastové výrobky, pre sklárske výrobky a horúce odliatky apod.

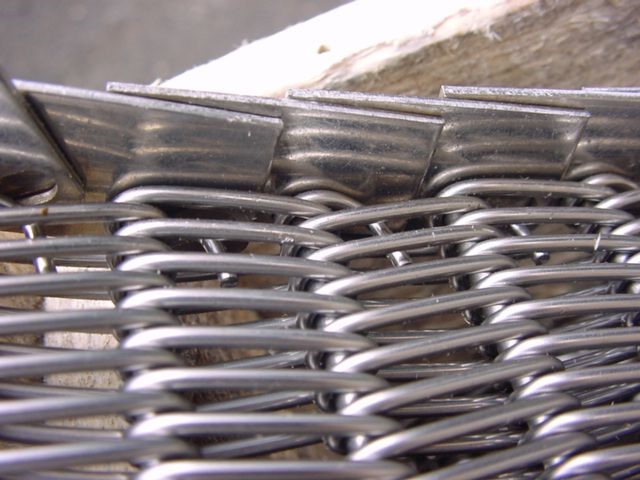

TYP 200

Charakteristika

Pás je vyrobený z husto vinutého drôtu špirály kruhového profilu. Striedavo vľavo a vpravo vinuté špirály sú vzájomne spojené kolmými priečnymi drôtmi. Konce týchto priečnych drôtov sú buď zakončené sľučkou, alebo zahnutím dovnútra pásu, alebo zvarom. Spôsob zakončenia sa zvyčajne volí podľa priemerov priečnych drôtov, pri slabších drôtoch slučkou alebo zahnutím, pri silnejších drôtoch zvarom.

Použitie

1. chladiaci pás v cukrárskom a čokoládovom priemysle
2. dopravný pás v chemickom priemysle
3. chladiaci pás pre pryžové a plastové výrobky, pre sklárske výrobky a horúce odliatky apod.

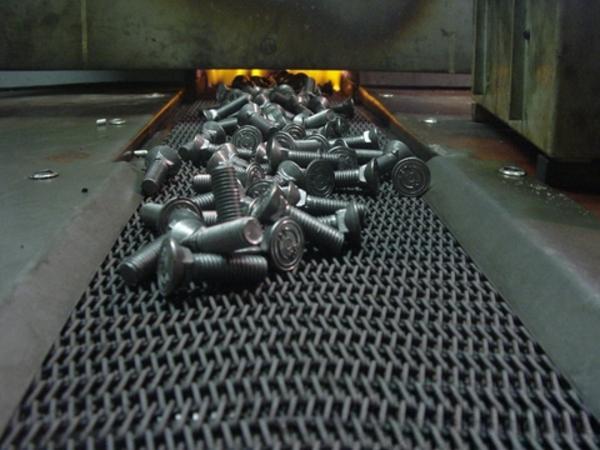

TYP 300

Charakteristika

Pás je vyrobený zo široko vinuteho drôtu špirály plochého profilu.Striedavo vľavo a vpravo vinutej špirály ktoré sú vzájomne spojené zvlnenými priečnymi drôtmi. Konce týchto priečnych drôtov sú buď zakončené zvarom alebo sľučkou. Spôsob zakončenia sa zvyčajne volí podľa priemeru priečnych drôtov, pri slabších drôtoch - sľučkou, pri silnejších drôtoch - zvarom. Zvlnené priečne drôty umožňujú zachovanie pôvodnej štruktúry pásu po napnutí, pretože zabraňujú posunu drôtov špirály.

Použitie

1. chladiaci pás v sklárňach a keramičkách
2. dopravný pás v cukrárskom a čokoládovom priemysle
3.  dopravný pás v chemickom priemysle
4. umývací pás v nápojovom a konzervárenskom priemysle
5. sušiaci pás v drevárskom priemysle, a pod.

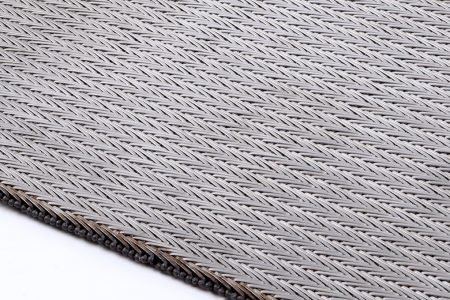

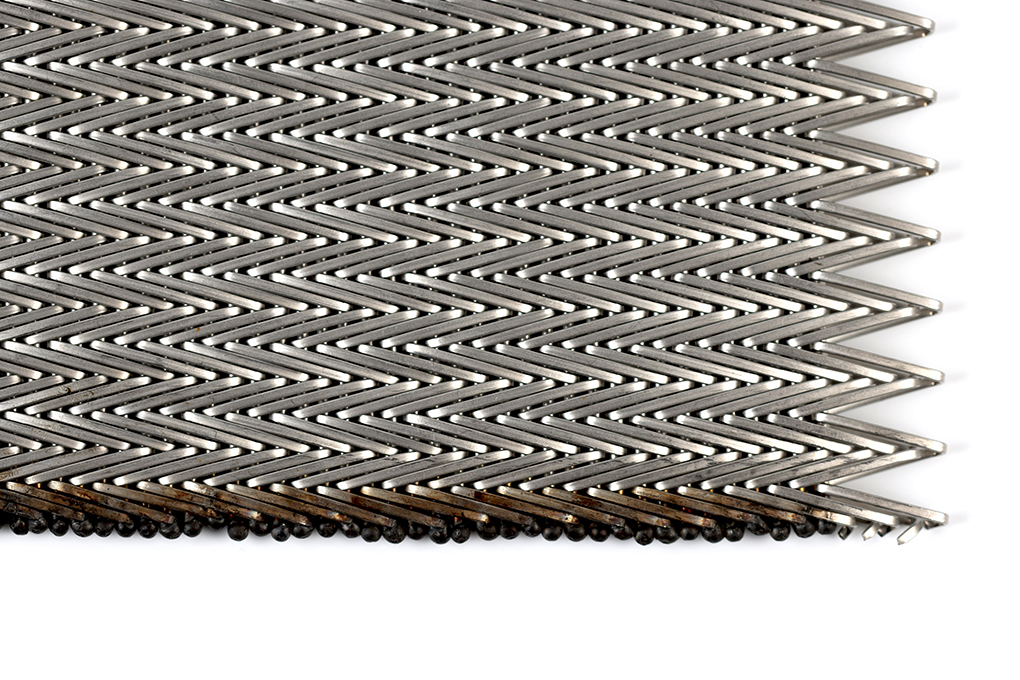

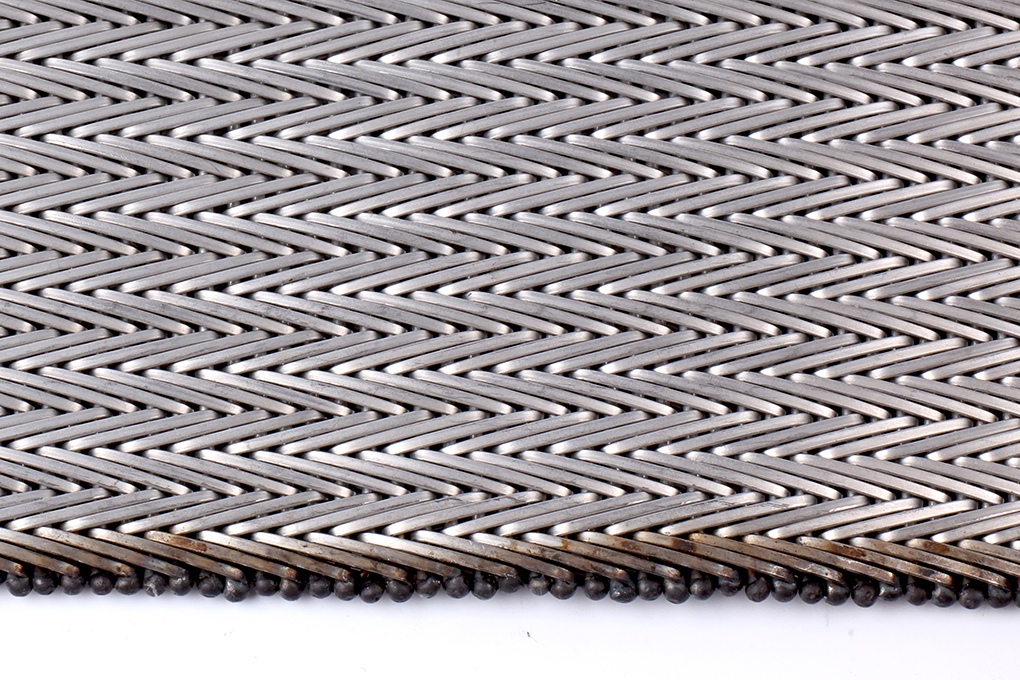

TYP 330, 340

Charakteristika

Pás je vyrobený zo široko vinutého drôtu špirály. K získaniu maximálnej hustoty pásu sa tento typ pásov vyrába tak, že má viac priečnych drôtov na jeden rozostup (3 alebo 4). Konce týchto priečnych drôtov sú zakončené zvarom. Drôt špirály má v tomto prípade plochý profil. Tento pás je veľmi hustý a dobre drží teplo.

Použitie

1. chladiaci a vynášací pás v sklárňach
2. dopravný pás do kaliacich a popúšťacích pecí
3. dopravný pás v potravinárskom priemysle
4. dopravný pás v elektrotechnickom a strojárenskom priemysle, a pod..

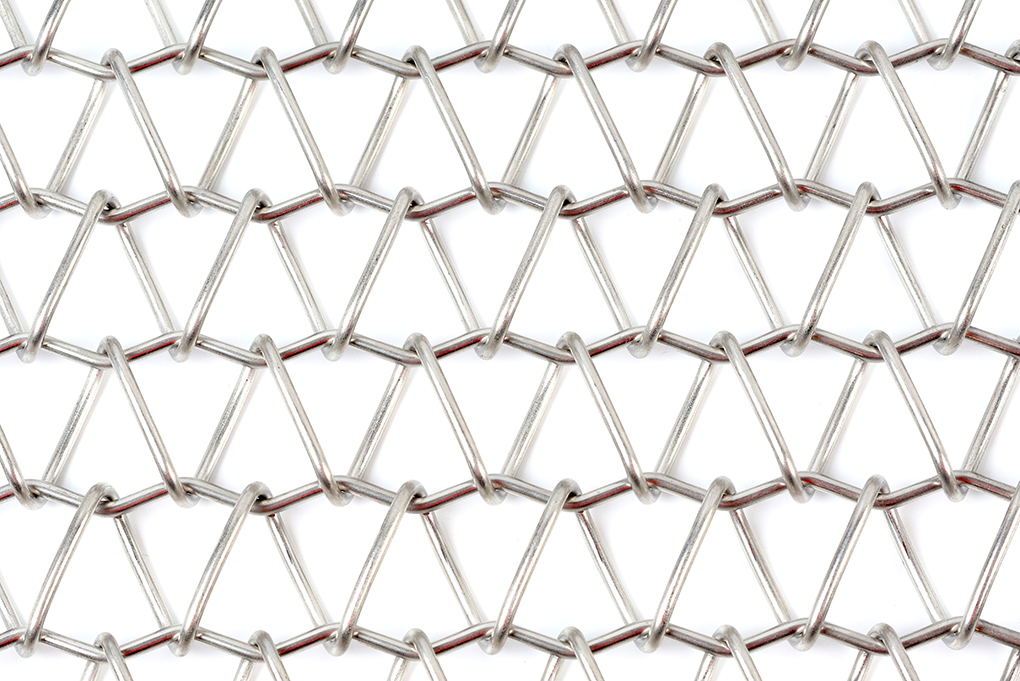

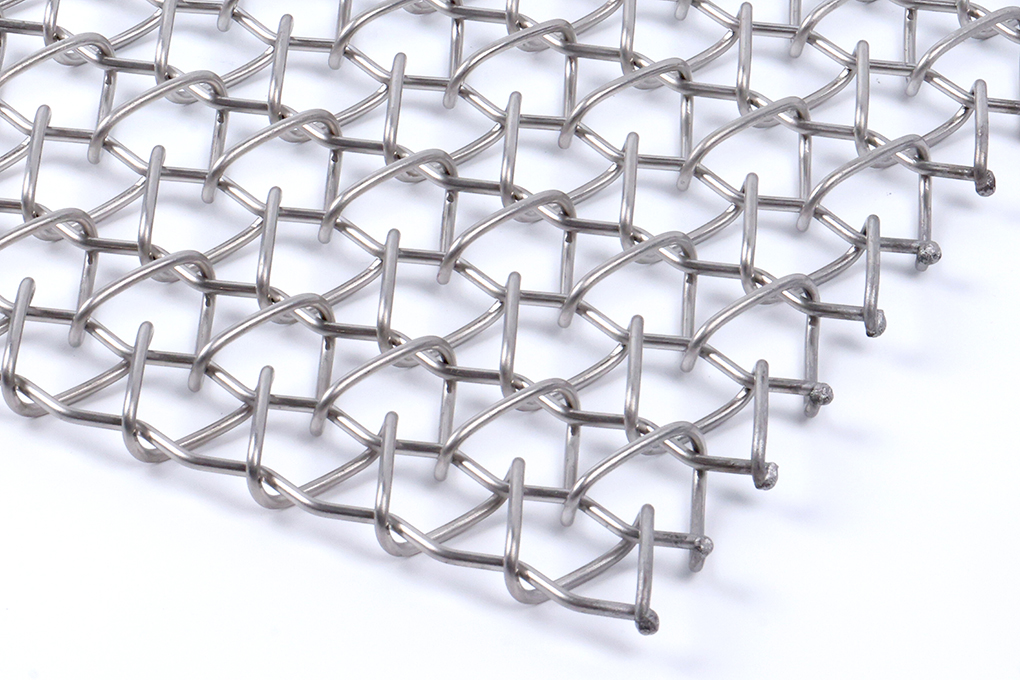

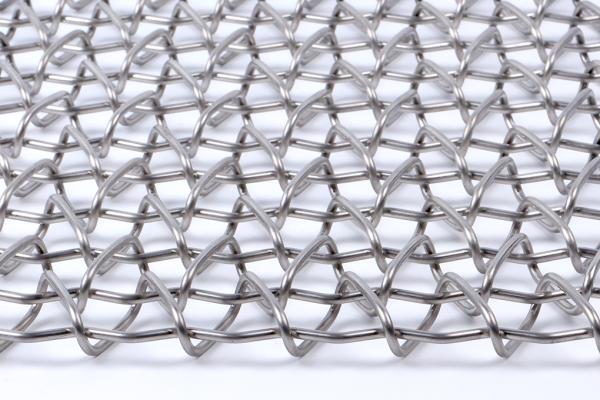

TYP 400

Charakteristika

Pás je vyrobený zo široko vinutého drôtu špirály kruhového profilu.Striedavo vľavo a vpravo vinuté špirály sú vzájomne spojené zvlnenými priečnymi drôtmi. Konce týchto priečnych drôtov sú buď zakončené zvarom alebo sľučkou. Spôsob zakončenia sa obvykle volí podľa priemeru priečnych drôtov, pri slabších drôtoch sľučkou, pri silnejších drôtoch zvarom. Zvlnené priečne drôty umožňujú zachovanie pôvodnej štruktúry pásu po napnutí, pretože zabraňujú posunu drôtov špirály.

Použitie

1. chladiaci pás v sklárňach a keramičkách
2. dopravný pás v cukrárskom a čokoládovom priemysle
3. dopravný pás v chemickom priemysle
4. umývací pás v nápojovom a konzervárenskom priemysle
5. sušiaci pás v drevárskom priemysle
6. dopravný pás v baličkách pri balení do folie a pod.

TYP 402

Charakteristika

Pás je vyrobený zo široko vinutého drôtu špirály kruhového profilu. Striedavo vľavo a vpravo vinuté špirály sú však zdvojené, aby sa dosiahlo max. hustoty pásu, a sú vzájomne spojené zvlnenými priečnymi drôtmi. Konce týchto priečnych drôtov sú zakončené zvarom. Tento pás je veľmi hustý a dobre drží teplo. Naviac zdvojené drôty špirály zabraňujú posunu drôtov špirály a zvyšujú pevnosť pásu na ťah.

Použitie

Ako pás do pecí pre kalenie, žíhanie, alebo tvrdé spájkovanie.

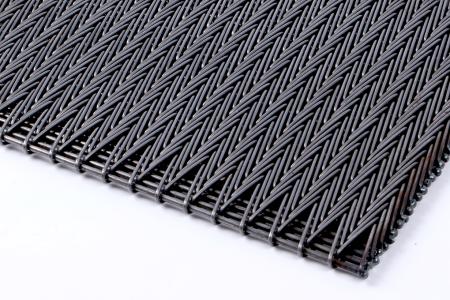

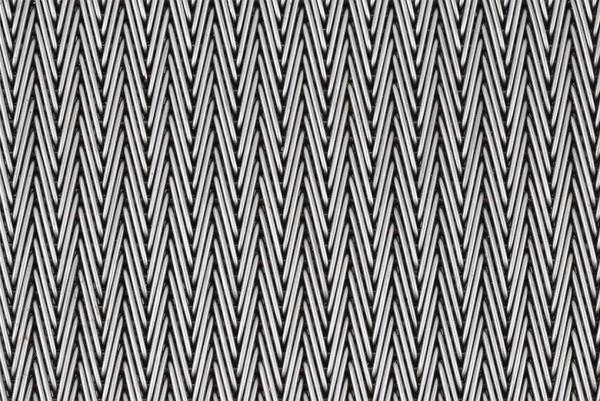

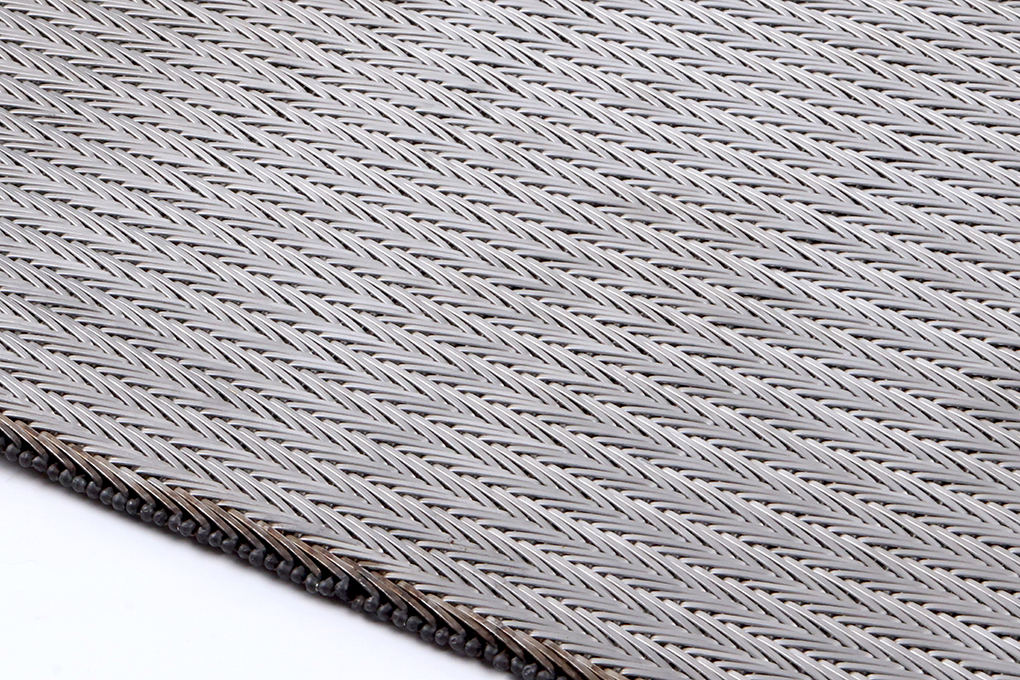

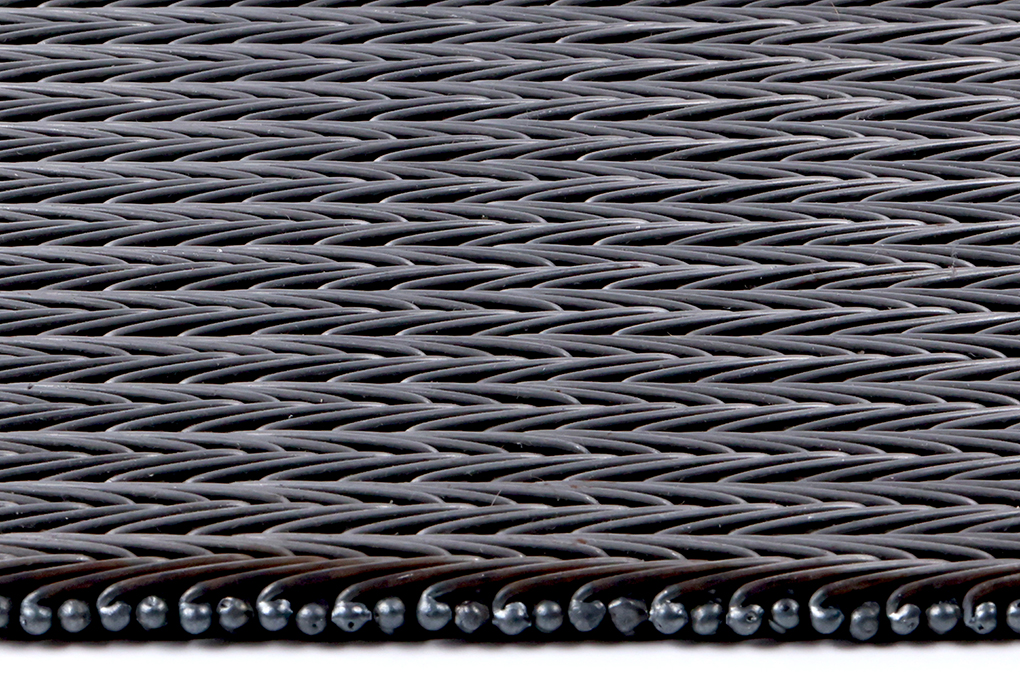

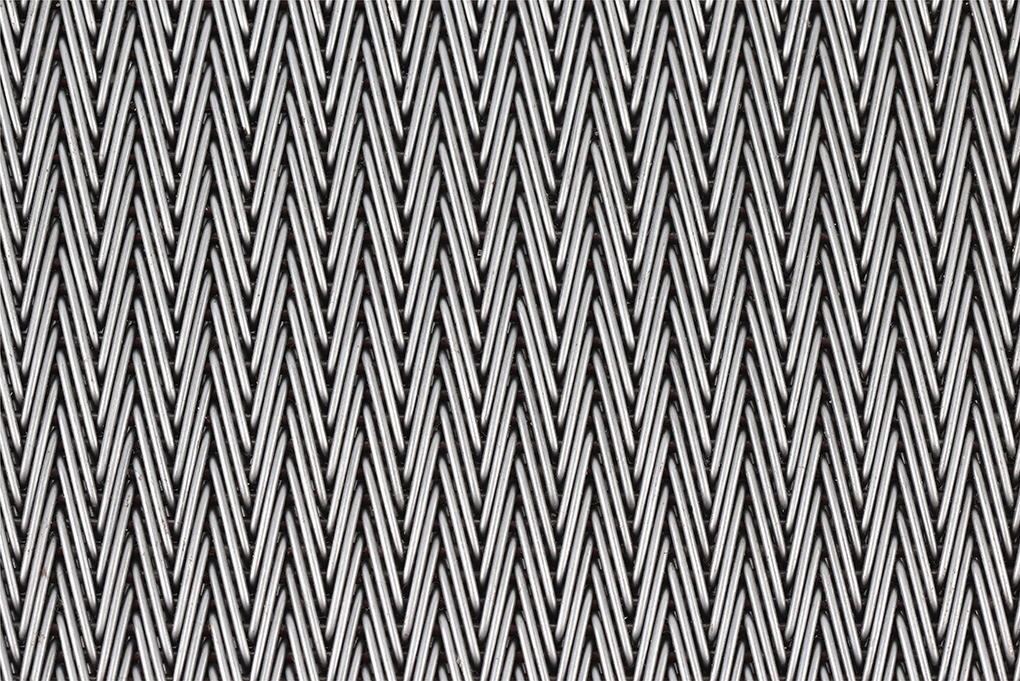

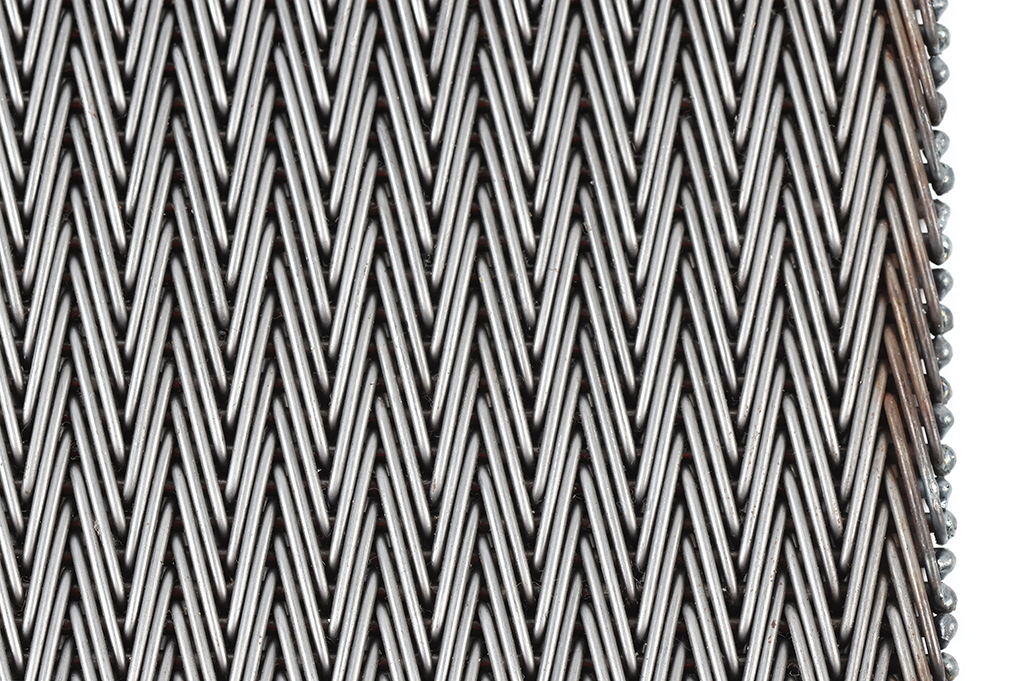

TYP 430, 440

Charakteristika

Pás je vyrobený zo široko vinutého drôtu špirály. K získaniu max. hustoty pásu sa tento typ pásov vyrába tak, že má počet priečnych drôtov na jeden rozostup (3 alebo 4). Konce týchto priečnych drôtov sú zakončené zvarom. Drôt špirály má v tomto prípade kruhový profil. Tento pás je veľmi hustý a dobre drží teplo.

Použitie

1. chladiaci a vynášací pás v sklárňach
2. dopravný pás do kaliacich a popúšťacích pecí
3. dopravný pás v potravinárskom priemysle
4. dopravný pás v elektrotechnickom a strojárenskom priemysle, a pod.

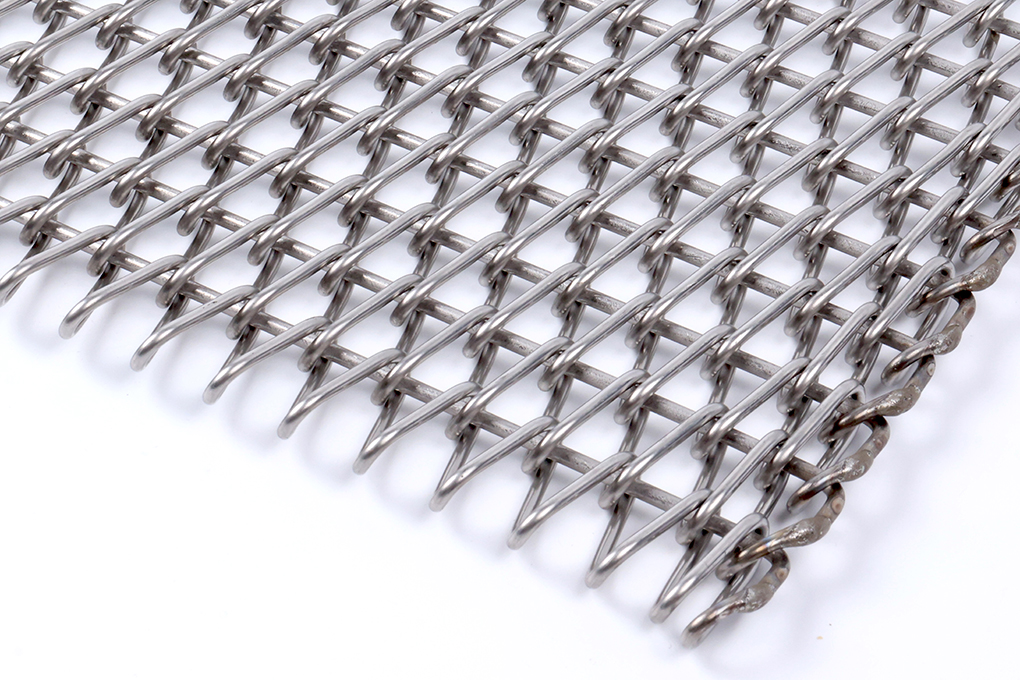

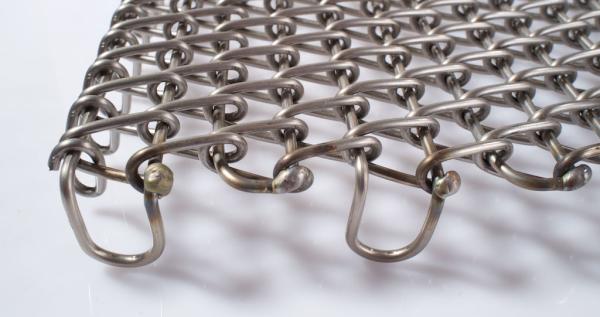

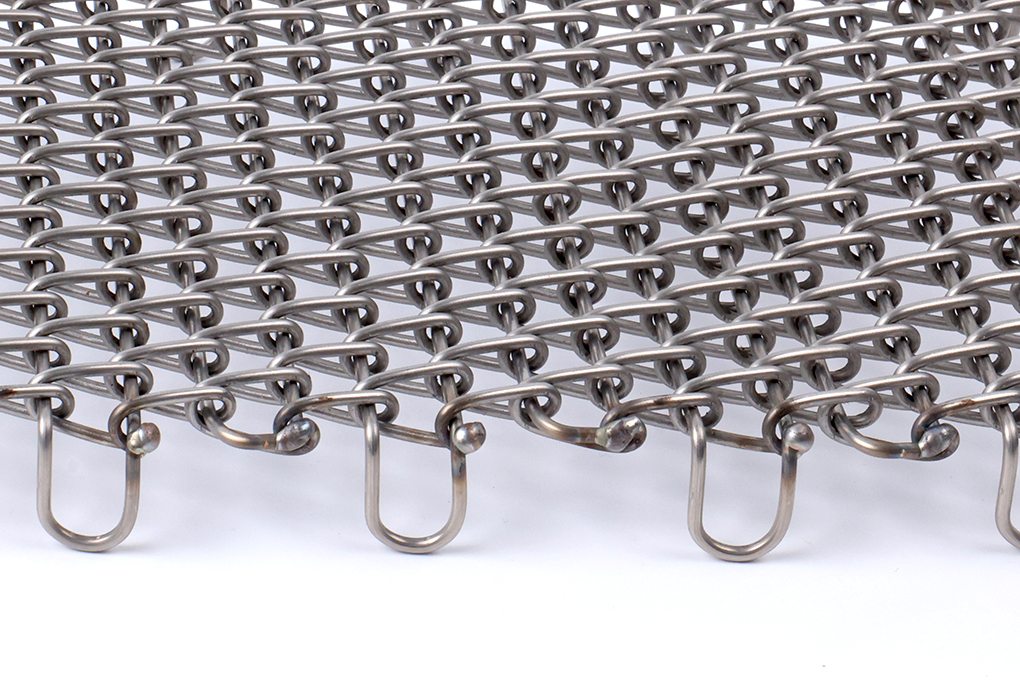

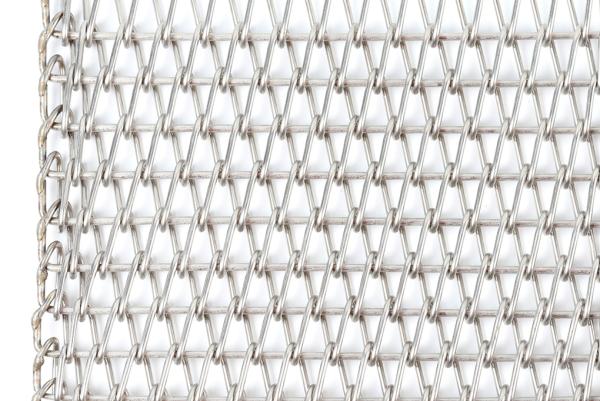

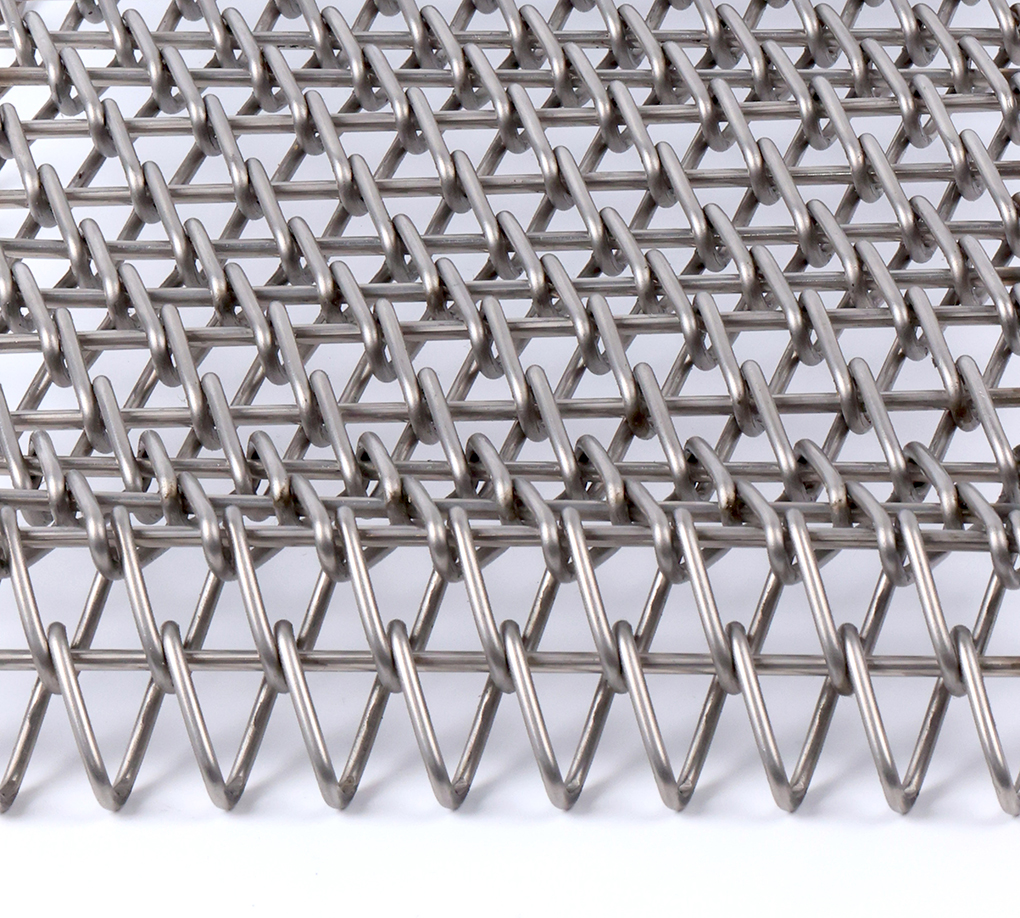

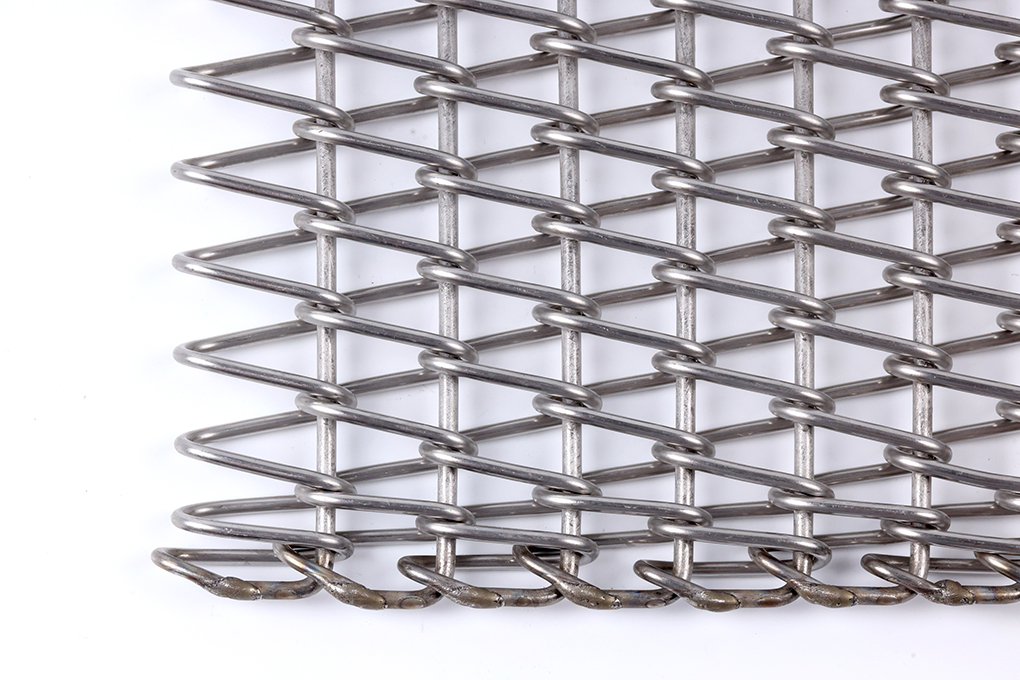

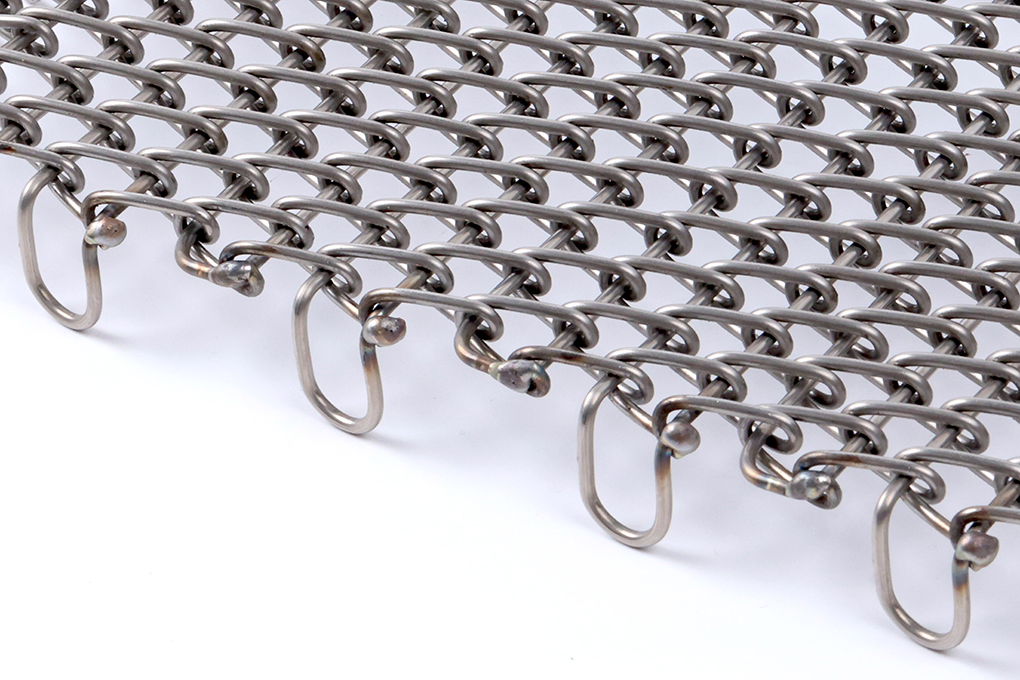

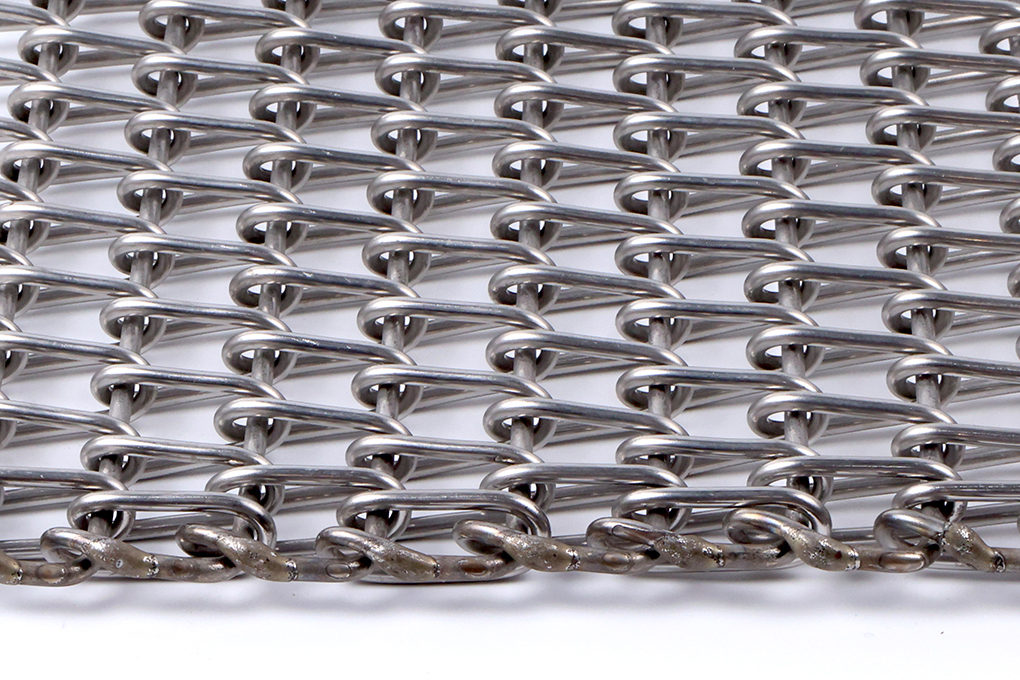

TYP 500, 502

Charakteristika

Pás je vyrobený z jednostranne vinutého drôtu špirály (buď vľavo alebo vpravo). Tieto špirály sú vzájomne spojené priečnymi drôtmi zakončenými zvarom

Použitie

1. dopravní pás v kaliacich a popúšťacích peciach
2. daľšie tepelné spracovaie až do teplôt 1150 °C.

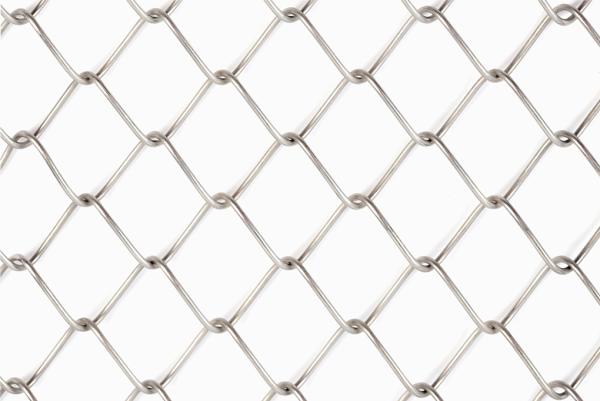

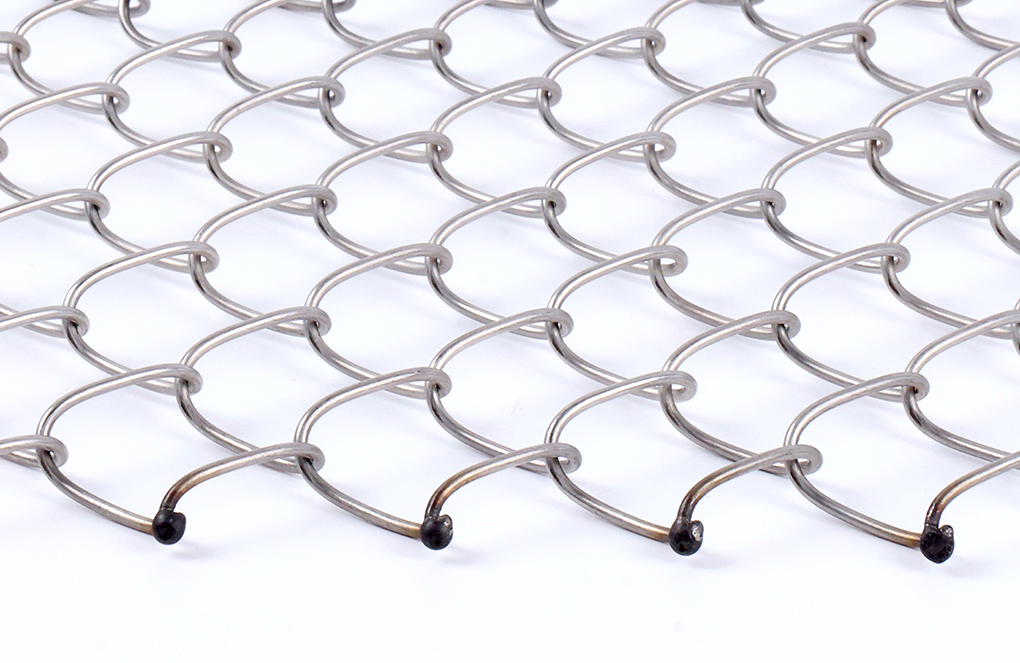

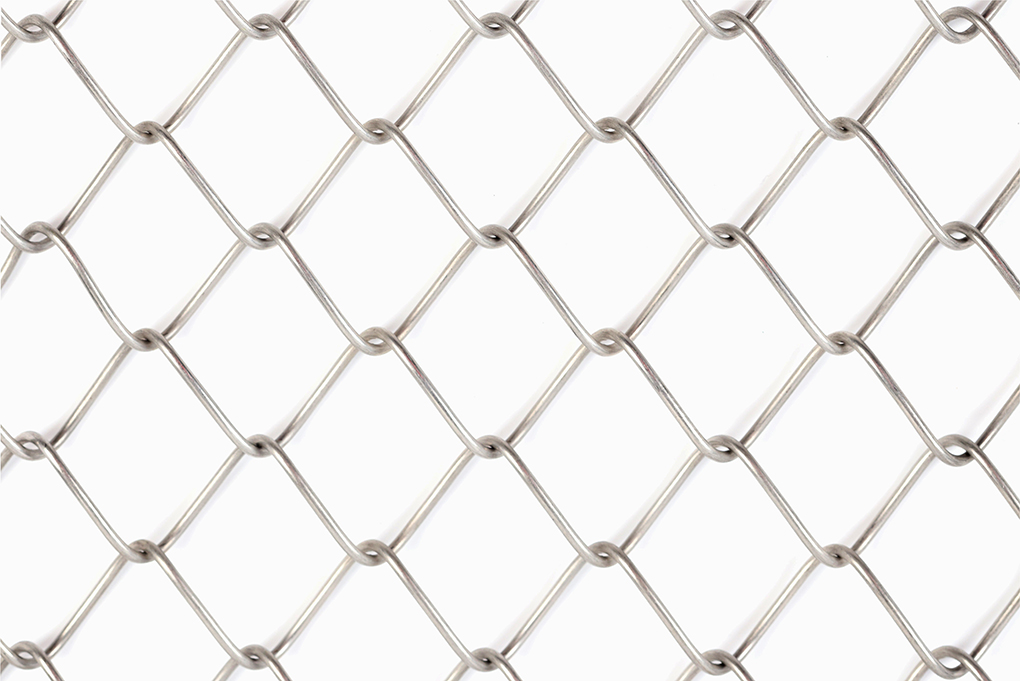

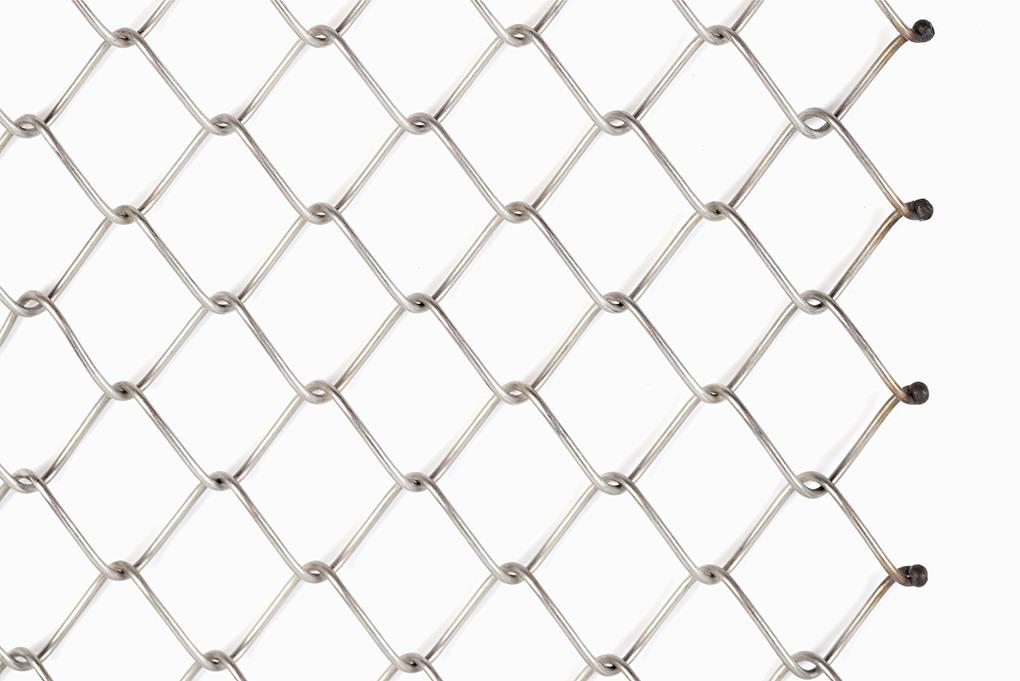

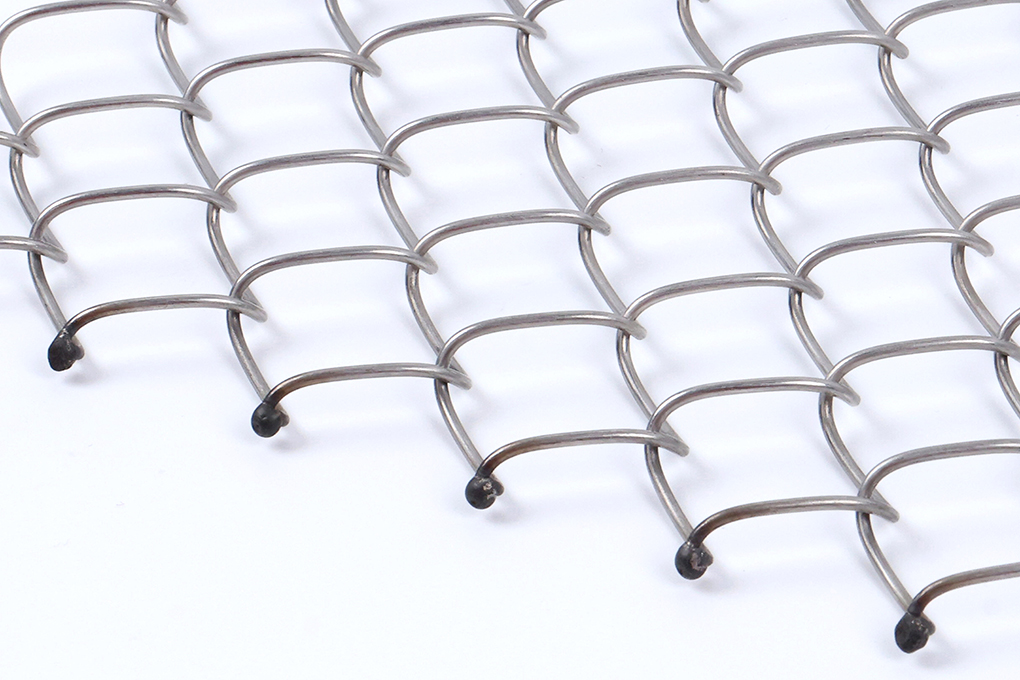

TYP 550

Charakteristika

Tento typ pásu je najjednoduším prevedením pleteného kovového pásu. Pás je vyrobený z jednostranne vinutých drôtov špirály (buď vľavo alebo vpravo), ktoré sú  do seba vzájomne zapletené. Prevedenie okraju pásu zvarom alebo zahnutím.

Použitie

1. umývací pás v nápojovom a konzervárenskom priemysle alebo na vynášanie etiket
2. dopravný pás v baličkách pri balení do folie - ale väčšinou musí byť podložený iným silnejším pásom
3. kovová zábrana pri zdvihacích plošinách na zabránenie vstupu osôb
4. mezifiltračná vložka apod.

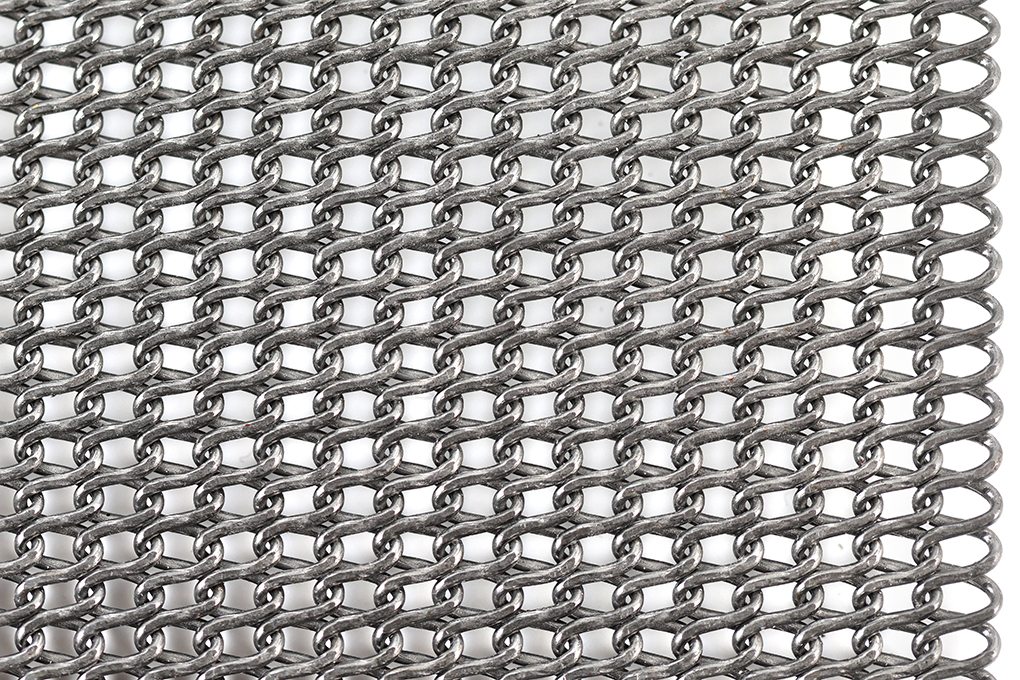

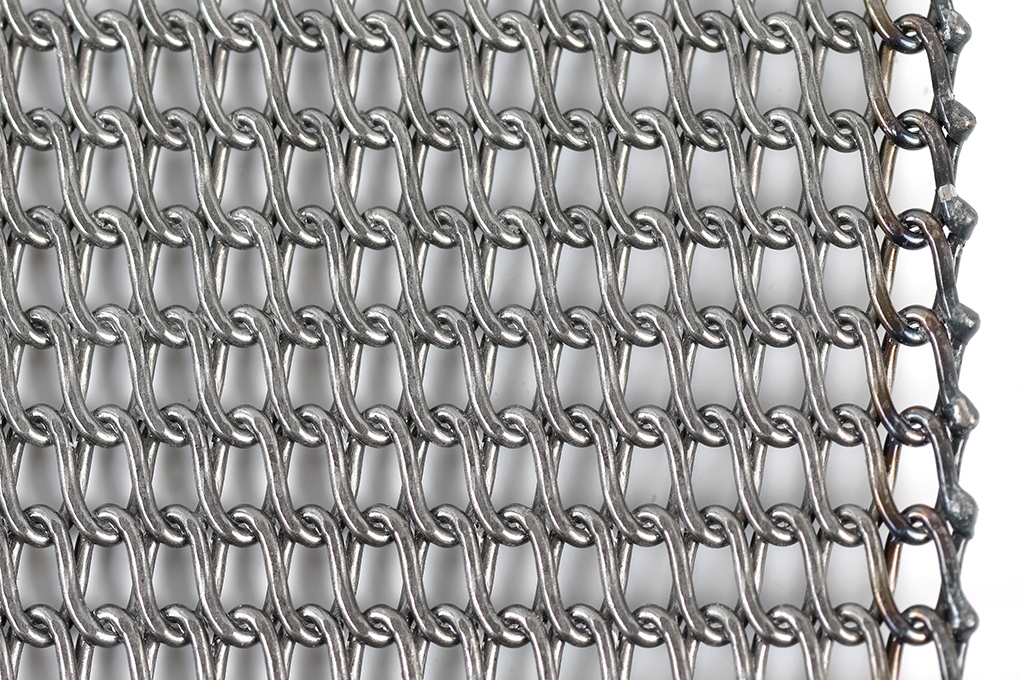

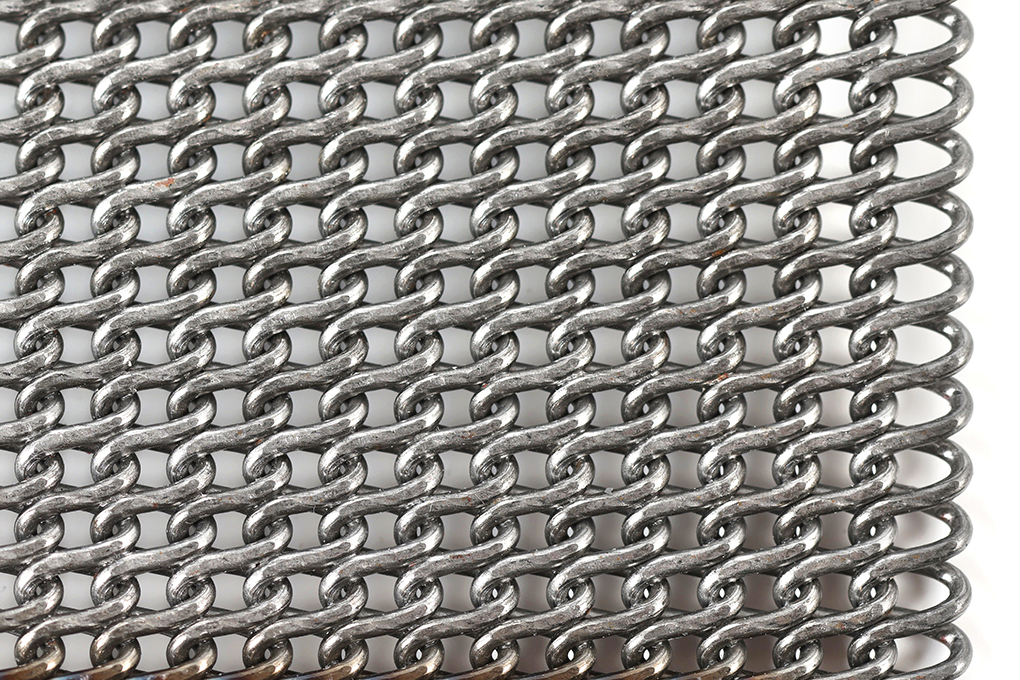

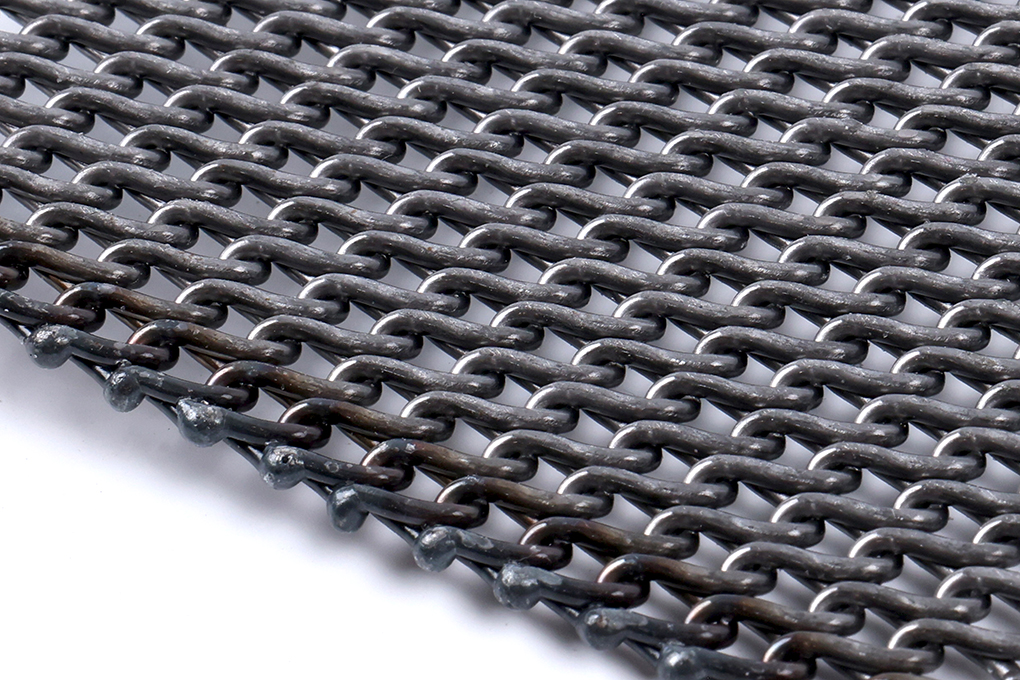

TYP 550 špeciál Z-Belt

Špeciálny pás pre pečenie drobného sladkého a slaného pečiva (sušienky, keksy, snacky ....)

Charakteristika

Tento typ pásu je podobný typu 550 s tým rozdielom, že sa na ňom zlisujú špirály pásu. Vďaka tomu sa dosiahne vysoká pevnosť a tuhosť. Pás je vyrobený z jednostranne vinutých drôtov špirály, ktoré sú potom do seba vzájomne zapletené a zlisované. Okraj pásu je zavarený. Pás je tiež známy pod označením Rolled Baking Oven Belt. Vlastnosti pásu: Malá hmotnosť pásu, veľká voľná plocha, možnosť automatického čistiaceho zariadenia CLEANBELT, priamy chod pásu.

Použitie

1. Pre proces pečenia, ako pečný pás pre výrobu sladkého a slaného pečiva.

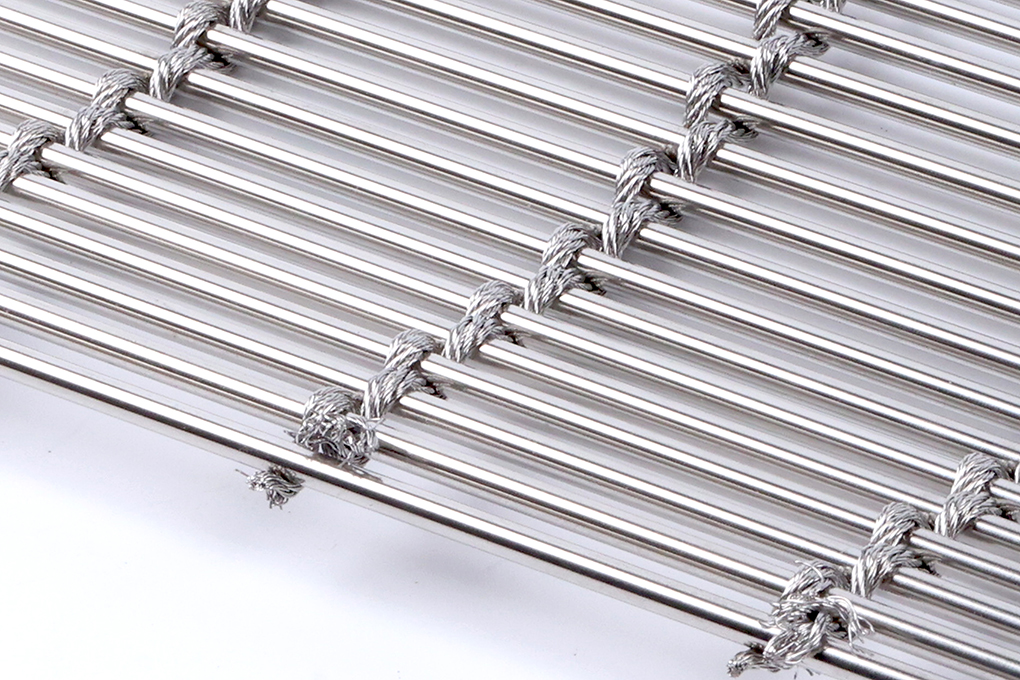

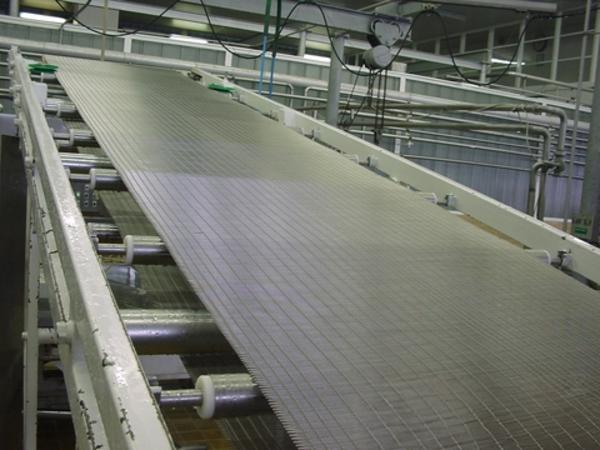

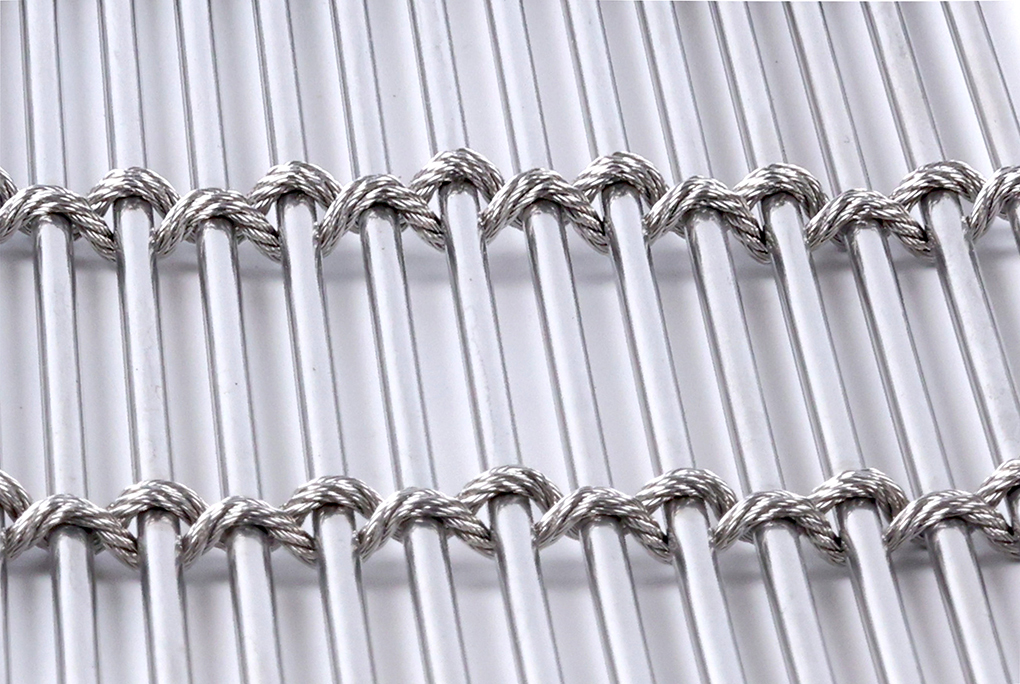

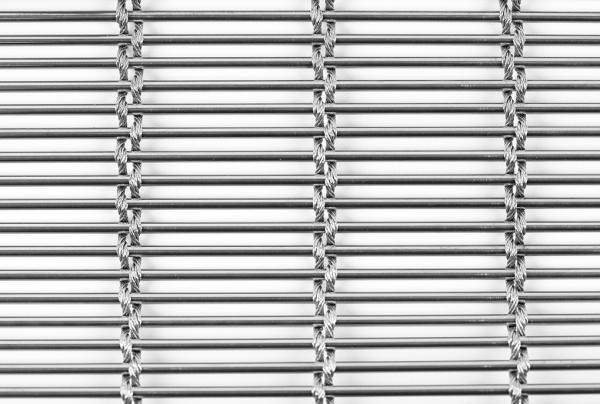

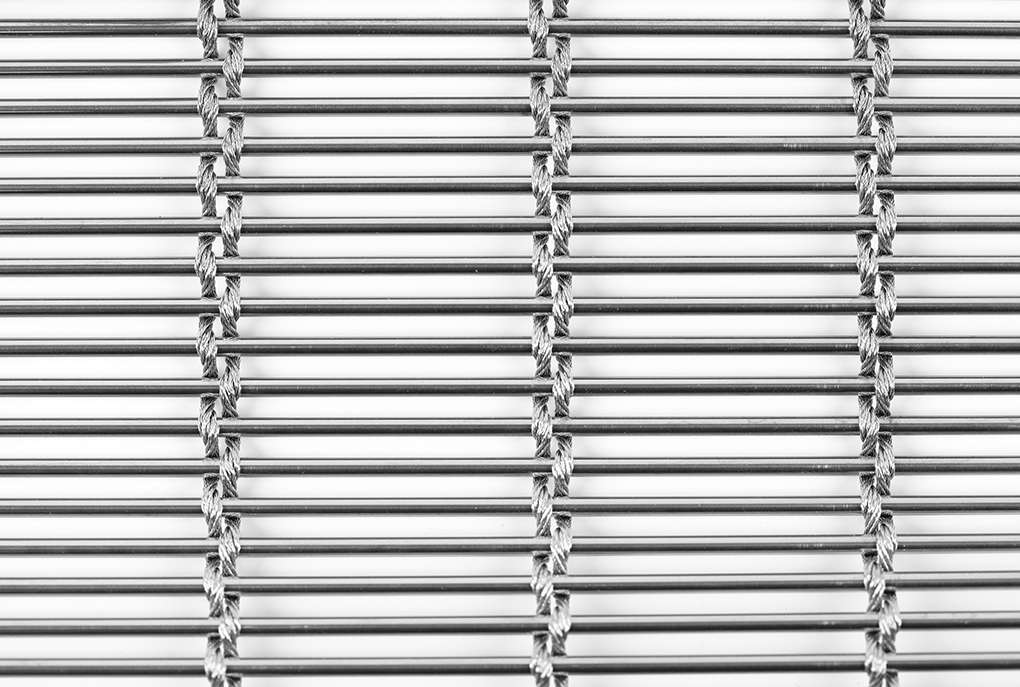

TYP 600

Charakteristika

Pás je vyrobený z priečnych drôtov, ktoré sú v smere pohybu pásu striedavo prepletené oceľovými lankami. Priečne drôty môžu byť rovné alebo prelamované. Na okraji pásu sú drôty buď zahnuté alebo zvarené k sebe.

Použitie

1. umývací alebo sušiaci pás v potravinárskom priemysle, hlavne na sušenie ovocia a zeleniny
2. odvodňovací pás v cukrovarníckom priemysle
3. sušiaci pás v chemickom a keramickom priemysle a pod.

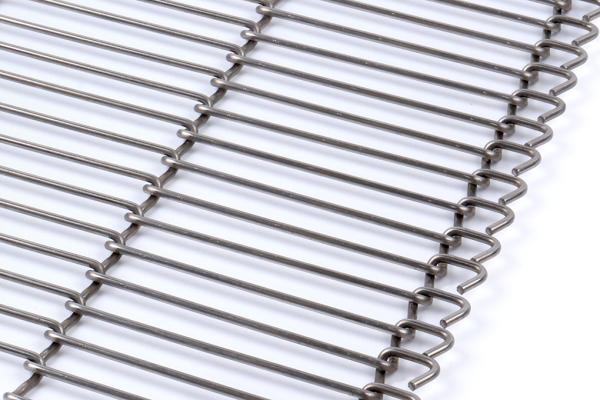

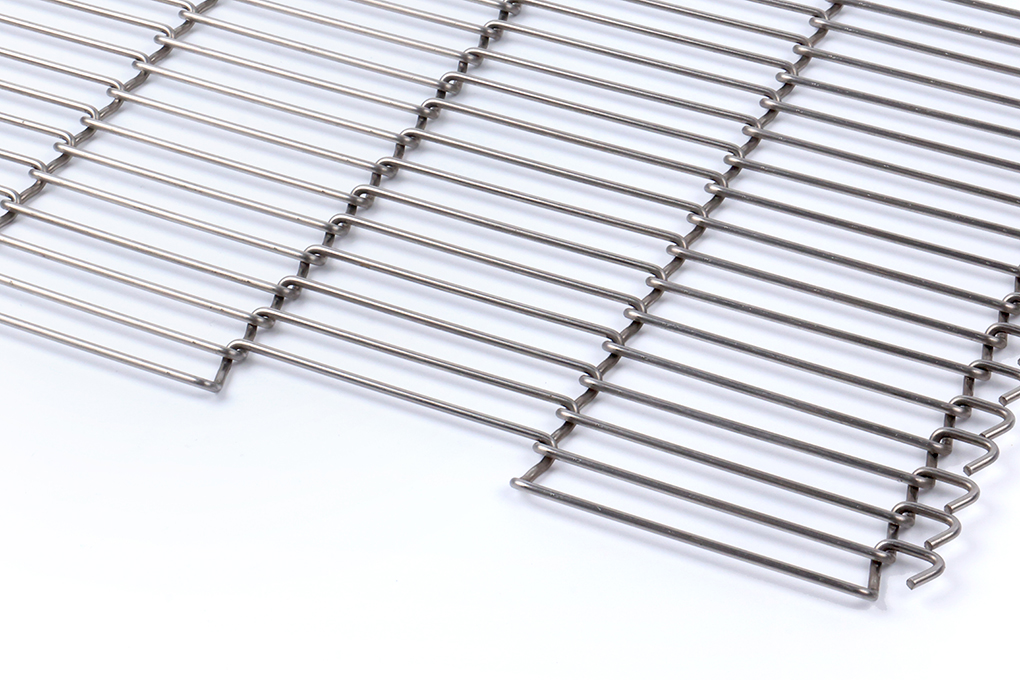

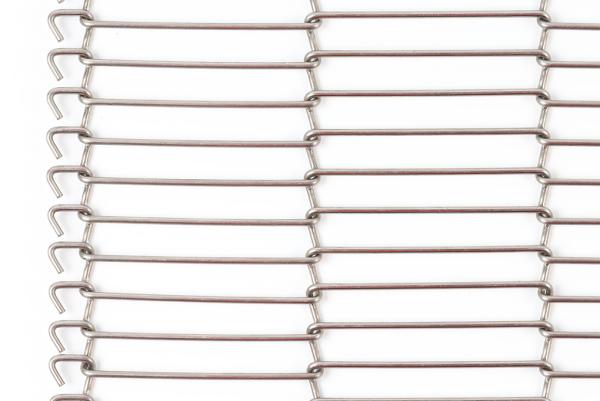

TYP 700

Charakteristika

Pás je vyrobený z pravidelne ohýbaných drôtov, ktoré sú do seba vzájomne zapletené. Drôty sú ohýbané nielen v smere horizontálnom, ale aj vertikálnom, takže majú možnosť dobrého ohybu aj na malej prechodovej hrane, ale iba v jednom smere. Pri nesprávne nasadenom páse tak môže prísť k trvalej deformácii a poškodeniu pásu. Na okraji pásu sú drôty zakončené slučkou. Na želanie zákazníka môžeme k pásu dodať spojovacie trubičky ako aj pohonové kolesá.

Použitie

1. pečný a sušiaci pás v potravinárskom priemysle, hlavne v pekárskom cukrárskom a čokoládovom priemysle
2. dopravný pás v chemickom a strojárenskom priemysle
3. dopravný pás v baličkách pri balení do fólie a pod.

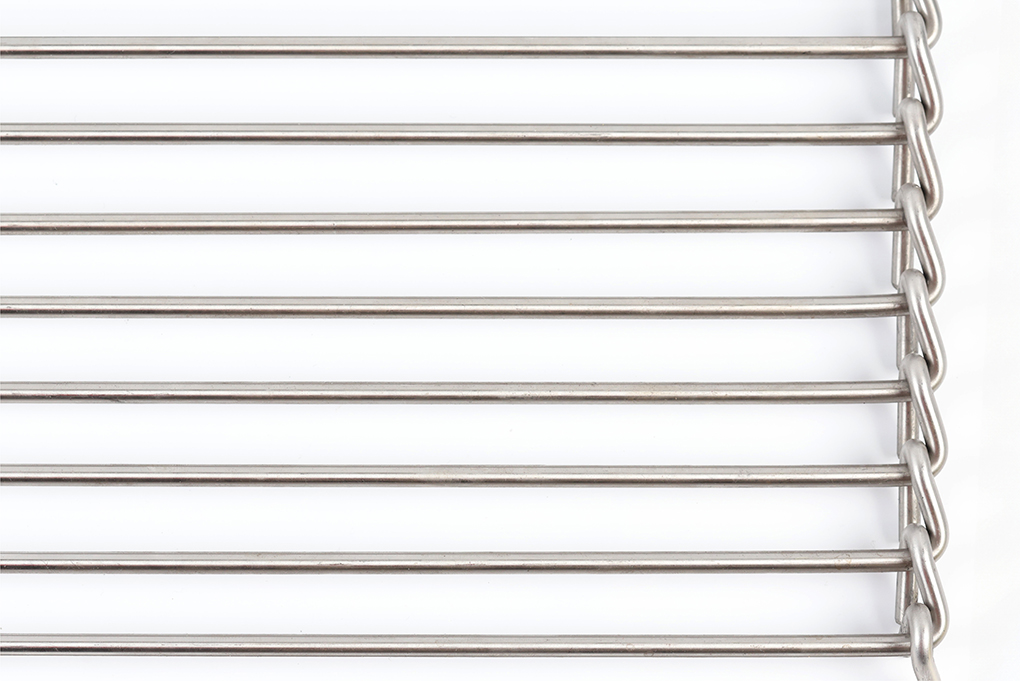

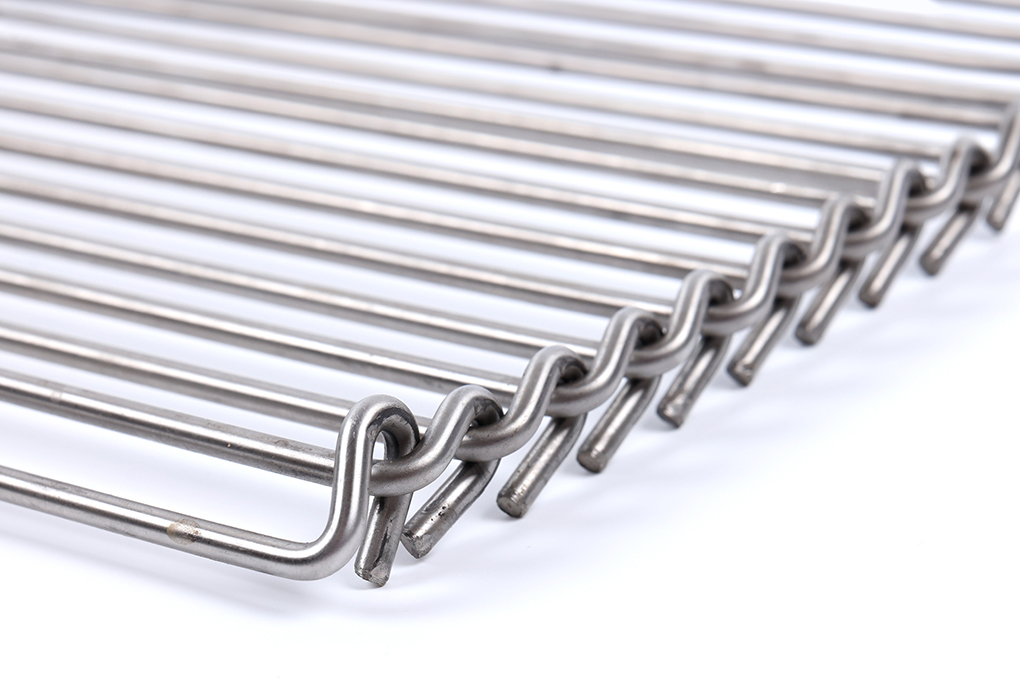

TYP 750

Charakteristika

Pás je vyrobený z rovných drôtov, ktoré sú do seba vzájomne zapletené. Na okraji pásu sú drôty zakončené slučkou.

Použitie

1. chladiaci pás v pekárskom a cukrárskom priemysle
2. dopravný pás v chemickom a strojárenskom priemysle
3. dopravný pás v baličkách pri balení do fólie a pod.

Technické údaje

Rozstup drôtov: 15,20 - 61,10 mm.
Priemer tyčiek: 4,00 - 8,00 mm.
Veľkosť ôk: 200,00 - 600,00 mm.
Štandardné materiály: lesklá oceľ, nerez.
Pracovná teplota: do 350 °C.
Zakončenie okrajov: slučkou (S).

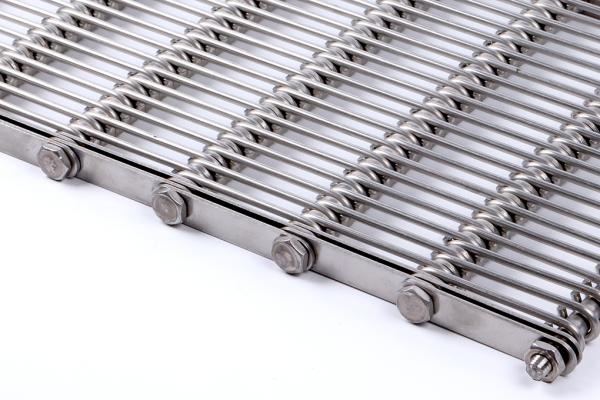

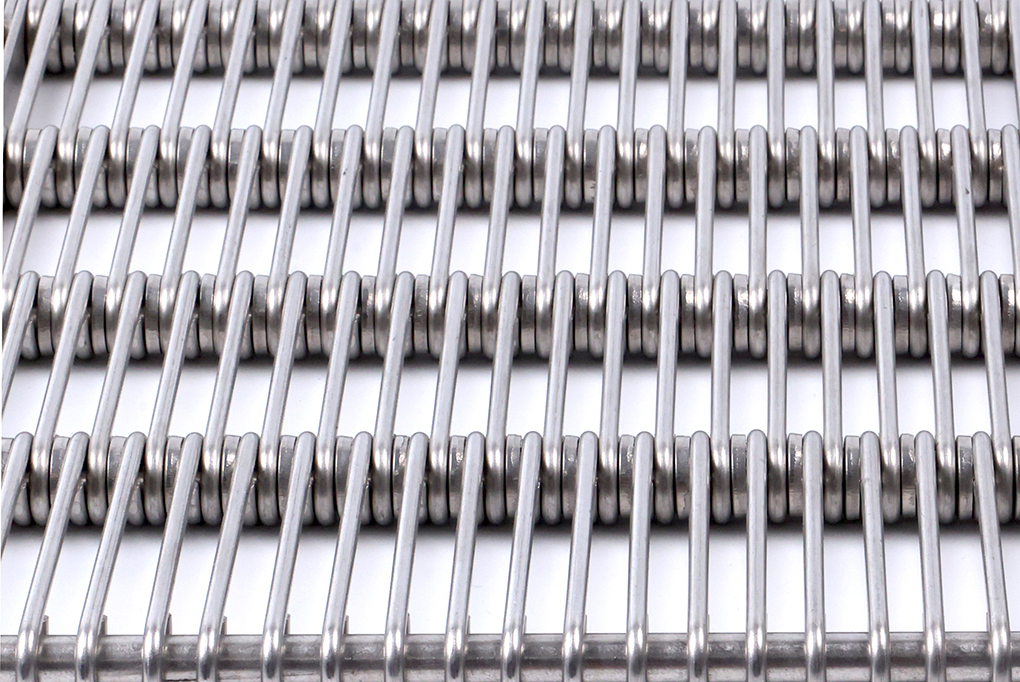

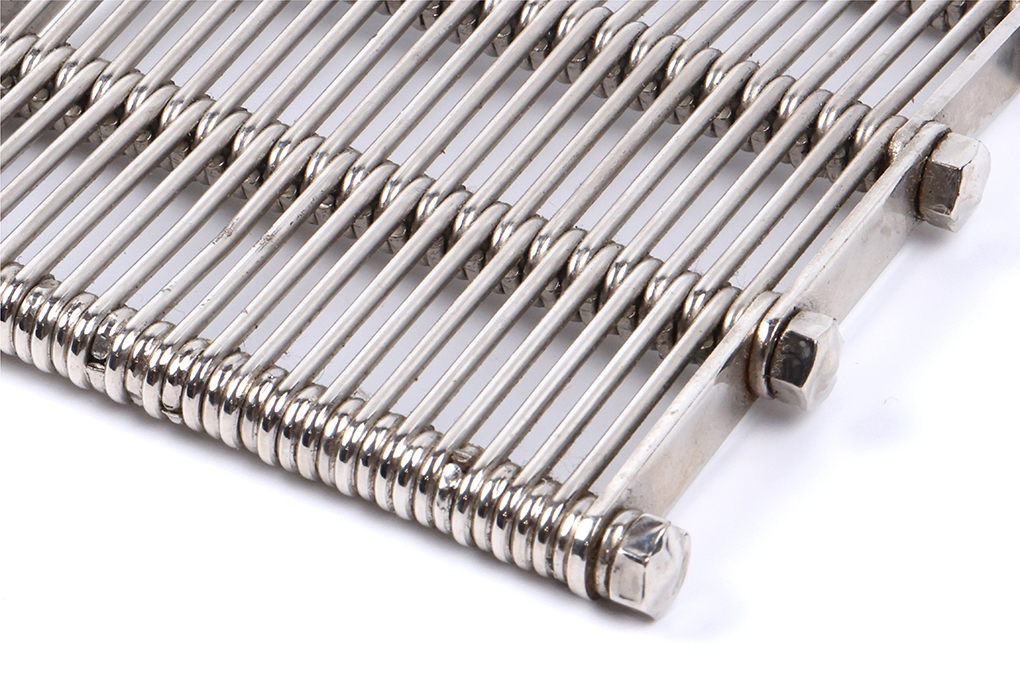

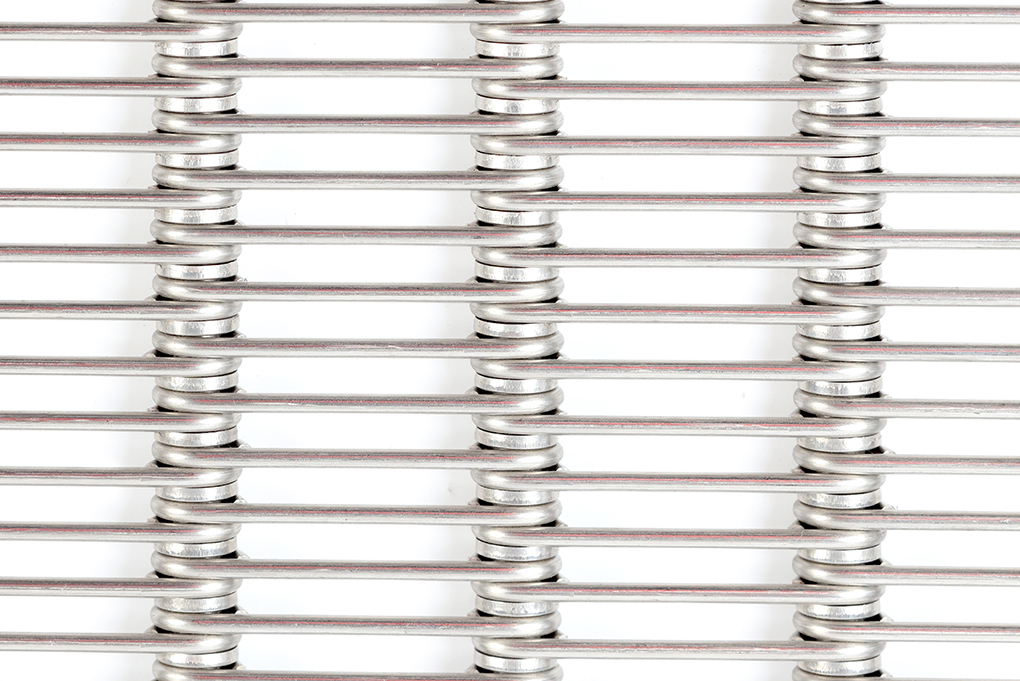

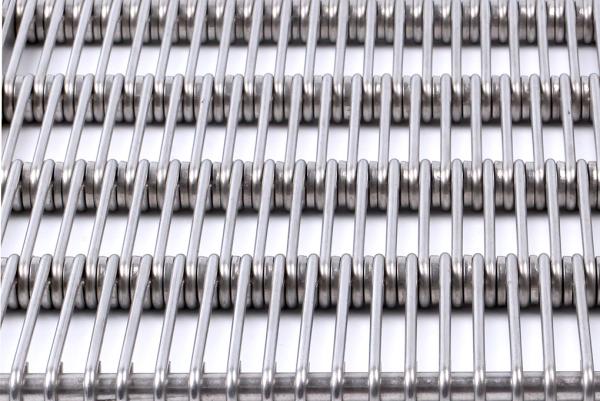

TYP 800

Charakteristika

Pás je vyrobený z priečnych drôtov na ktorých sú v požadovanej hustote navlečené krátke pozdĺžne drôty zakončené na obidvoch stranách slučkou. Hustota pásu je určená vzdialenosťou medzi jednotlivými pozdĺžnymi drôtmi. Vymedzenie vzdialenosti a zároveň spevnenie pásu sa prevádza navarením ďalších priečnych drôtov na pozdĺžne drôty. Pre vystuženie pásu sa na okraje a dovnútra pásu vkladajú  lamely z plochej ocele. Konce priečnych drôtov sú buď ukončené závitom s maticou, alebo sú zavarené. Na želanie  zákazníka môžu byť  súčasťou dodávok aj pohonové kolesá.

Použitie

1. pečúci a sušiaci pás v potravinárskom priemysle, hlavne v pekárskom cukrárskom a čokoládovom priemysle
2. dopravný a umývací pás v chemickom a strojárenskom priemysle
3. chladiaci pás pre gumové  a plastové výrobky
4. dopravný pás v baličkách pri balení do fólie a pod.

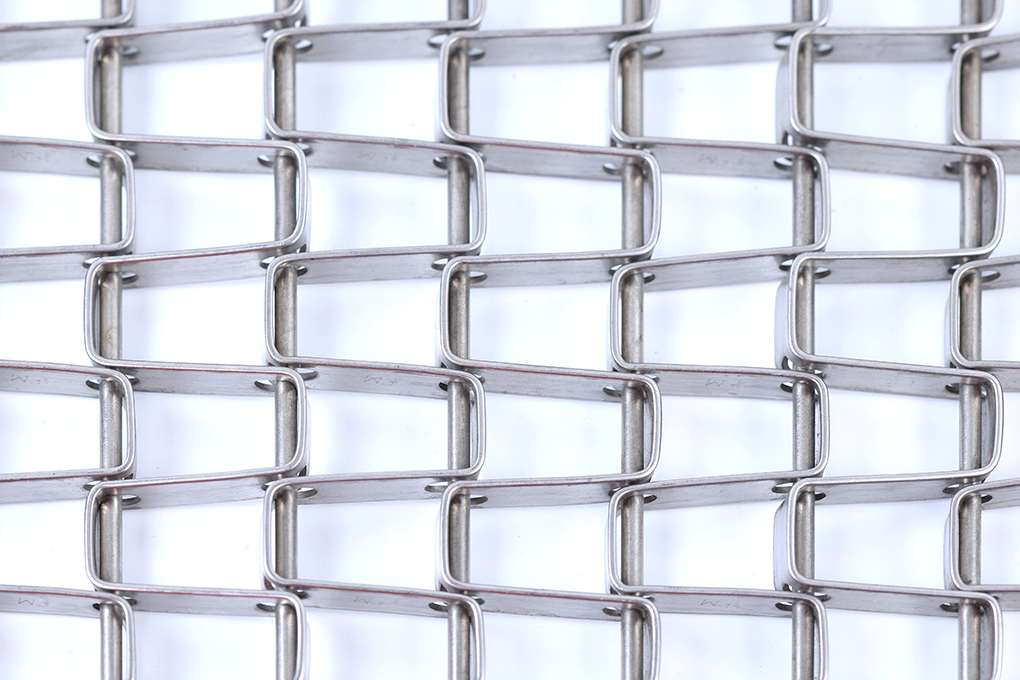

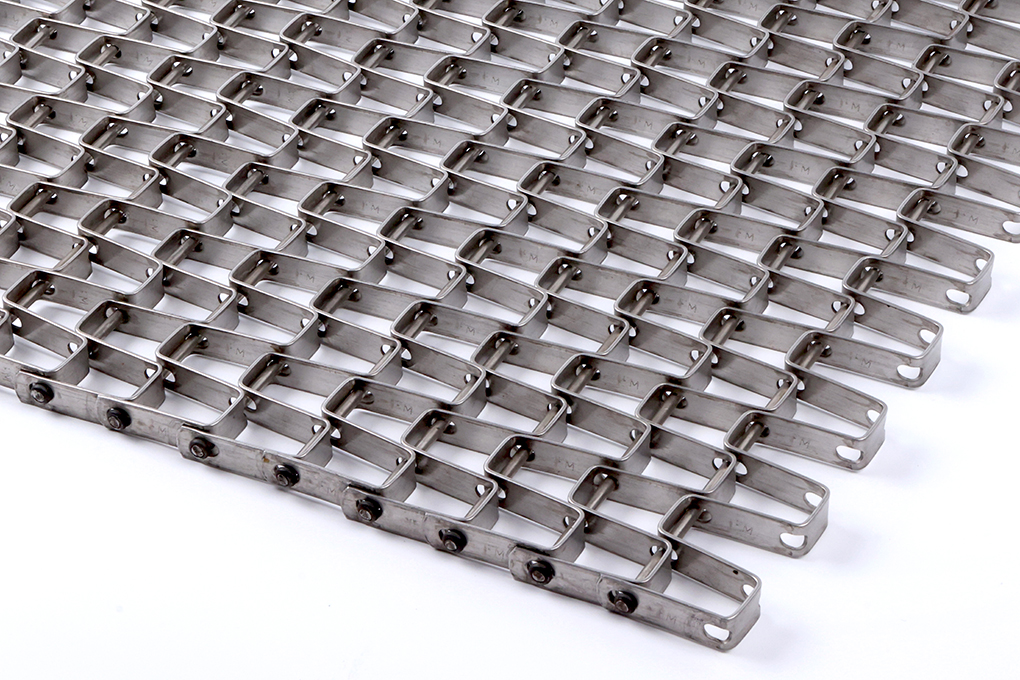

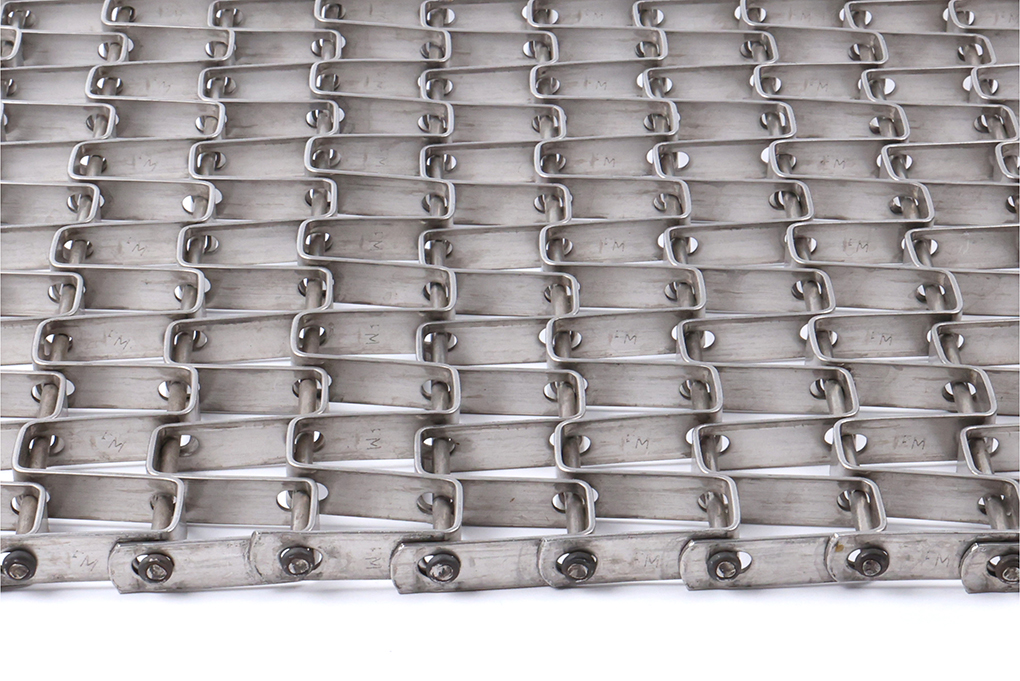

TYP 900

Charakteristika

Pás je vyrobený z priečnych drôtov na ktorých sú navlečené rôzne ohnuté  profily z plochej ocele , ktoré určujú veľkosť ôk. Konce priečnych drôtov sú ukončené zvarom. Súčasťou dodávok pre pásy sú na želanie zákazníka aj pohonové kolá.

Použitie

1. sušiaci pás v potravinárskom priemysle
2. dopravný a umývací pás v chemickom a strojárskom priemysle
3. chladiaci pás pre gumové a plastové výrobky
4. dopravný pás v baličkách pri balení do fólie a pod.

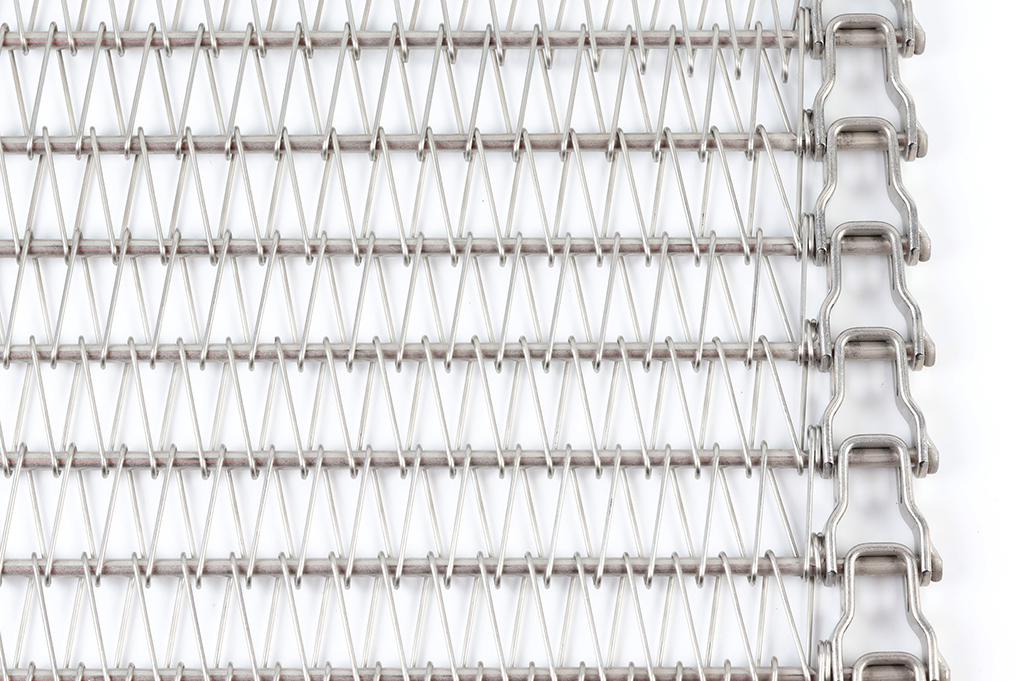

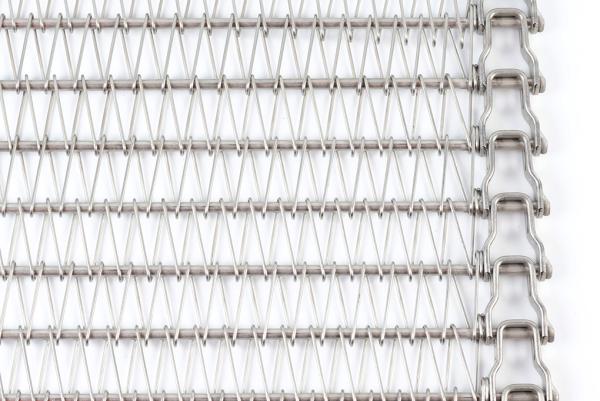

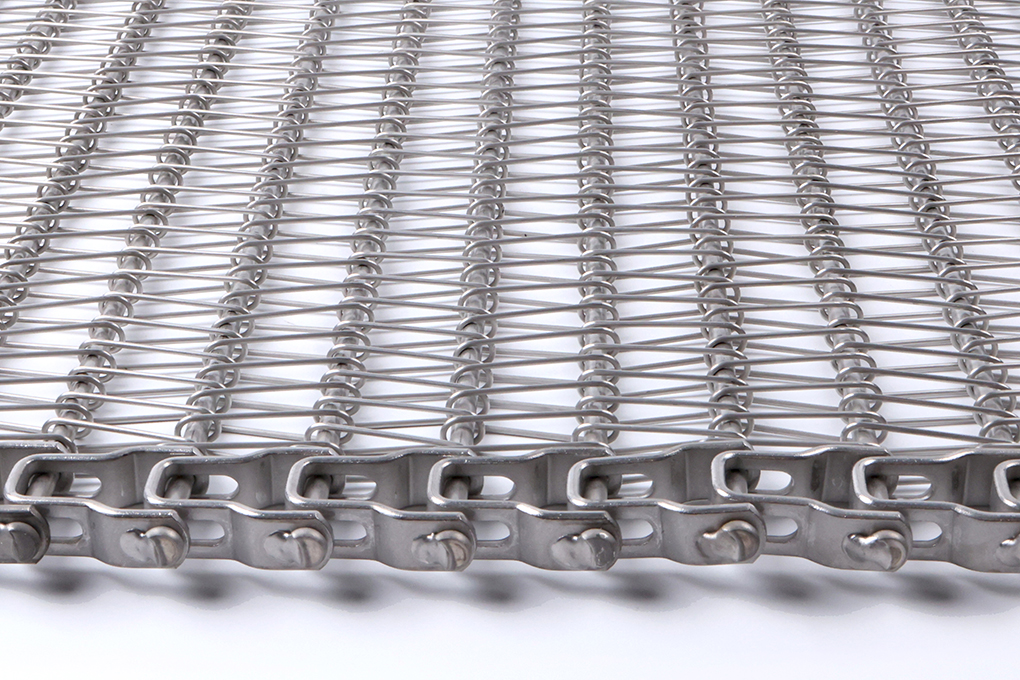

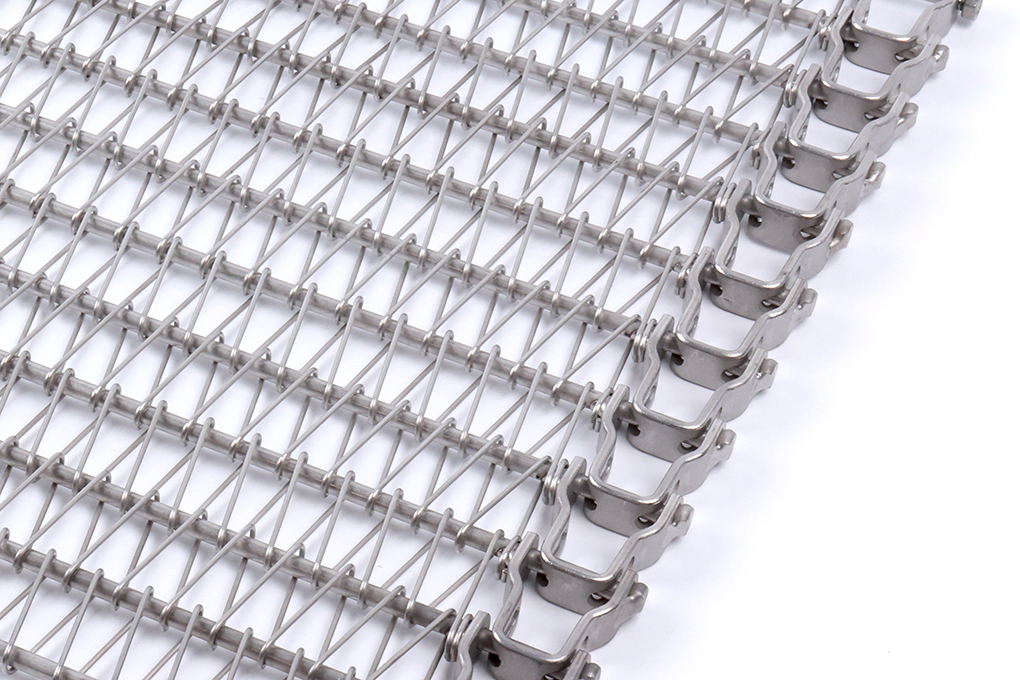

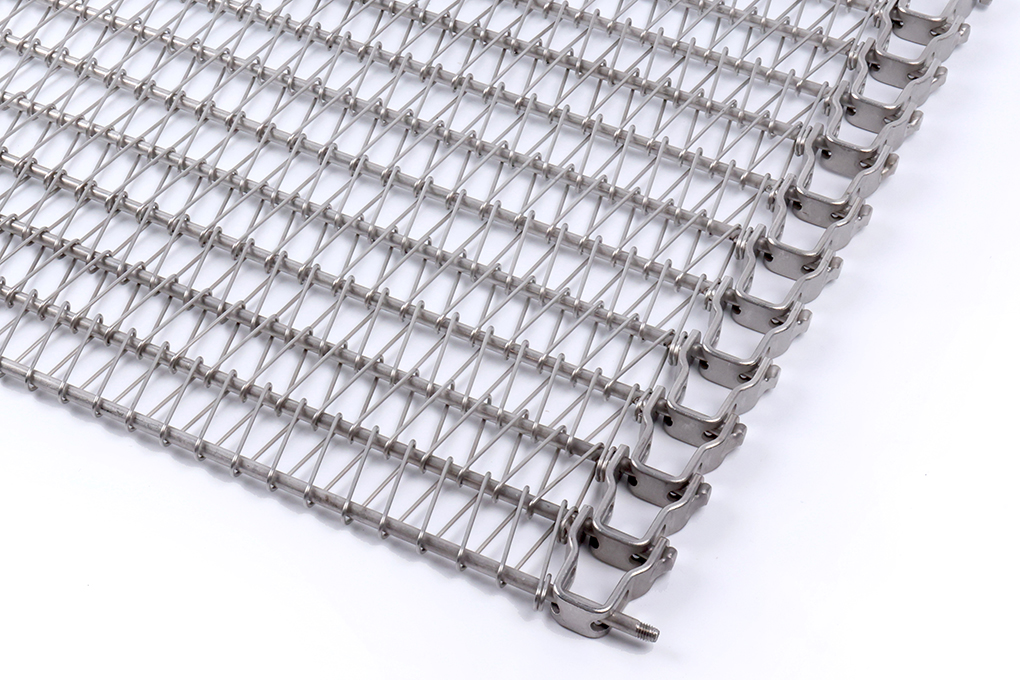

TYP 1000

Charakteristika

Tento  pás je vyrobený tak, že sa pomocou špeciálneho vedenia môže pohybovať aj do zatáčky. Umožňuje to voľne uložený priečny drôt, ktorý môže týmto spôsobom vytvárať rôzne veľký rozstup. Na konci každého priečneho drôtu sú navlečené a privarené špeciálne oká pre ozubené kolá. Medzi priečnymi drôtmi môžu, ale aj nemusia byť drôty špirály. Na požiadanie môžu byť súčasťou dodávok aj pohonové kolesá.

Použitie

1. špirálový pás do mraziacich a chladiacich tunelov
2. dopravný pás v cukrárskom a čokoládovom priemysle
3. ochladzovací pás v pekárňach
4. dopravný pás v chemickom priemysle
5. nosný pás v špeciálnych sušiarňach
6. dopravný vynášací pás pri špeciálnych vykladacích vežiach v prístavoch a na letiskách a pod.
